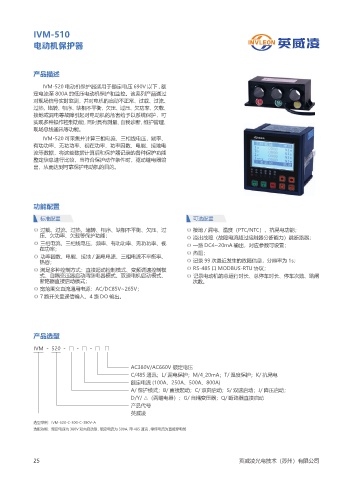

IVM-510

电动机保护器

产品描述

IVM-520 电动机保护器适用于额定电压 690V 以下 , 额
定电流至 800A 的低压电动机保护和监控。该系列产品通过
对现场信号实时监测，并对电机的启动不正常、过载、过流、
过热、堵转、相序、缺相不平衡、欠压、过压、欠功率、欠载、
接地或漏电等故障引起对电动机的危害给予以系统保护，可
实现多种操作控制功能，同时具有测量、自我诊断、维护管理、
现场总线通讯等功能。
IVM-520 可采集并计算三相电流，三相线电压，频率、
有功功率、无功功率、视在功率、功率因数、电能、接地电
流等数据，将这些数据计算后和保护器记录的各种保护功能
整定信息进行比较，当符合保护动作条件时，驱动继电器输
出，从而达到可靠保护电动机的目的。

功能配置

标准配置 可选配置

◎ 过载、过流、过热、堵转、相序、缺相不平衡、欠压、过 ◎ 接地 / 漏电、温度（PTC/NTC）、抗晃电功能；
压、欠功率、欠载等保护功能； ◎ 溢出故障（故障电流超过接触器分断能力）跳断路器；
◎ 三相电流、三相线电压，频率、有功功率、无功功率、视 ◎ 一路 DC4~20mA 输出，对应参数可设置；
在功率；
◎ 功率因数、电能、接地 / 漏电电流、三相电流不平衡率、 ◎ 热阻；
热容； ◎ 记录 99 次最近发生的故障信息，分辨率为 1s；
◎ 满足多种控制方式：直接起动控制模式、变频调速控制模 ◎ RS-485 口 MODBUS-RTU 协议；
式、自耦变压器启动两继电器模式、双速电机启动模式、 ◎ 记录电动机的总运行时长、总停车时长、停车次数、跳闸
断路器直接启动模式； 次数。
◎ 宽范围交直流通用电源：AC/DC85V~265V；
◎ 7 路开关量遥信输入、4 路 DO 输出。

产品选型

•
IVM - 520 - □ - □ - □ • • □
AC380V/AC660V 额定电压
C/485 通讯；L/ 漏电保护；M/4_20mA；T/ 温度保护；K/ 抗晃电
额定电流 (100A、250A、500A、800A)
A/ 保护模式；B/ 直接起动；C/ 双向启动；S/ 双速启动；J/ 降压启动；
D/Y/ △（两继电器）；G/ 自耦变压器；Q/ 断路器直接启动
产品代号
英威凌
选型举例：IVM-520-C-300-C-380V-A
选配功能：额定电压为 380V 双向启动型 , 额定电流为 300A, 带 485 通讯 , 零序电流为直接穿电缆
