P. 26

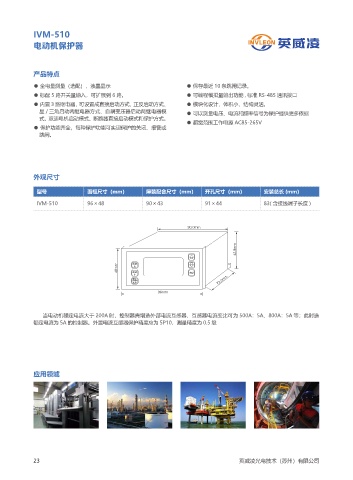

IVM-510

            电动机保护器




            产品特点
            ● 全电量测量(选配),液晶显示                                    ● 保存最近 10 条跳闸记录。
            ● 标配 5 路开关量输入,可扩展到 6 路。                             ● 可编程模拟量输出功能 , 标准 RS-485 通讯接口
            ● 内置 3 路继电器,可设置成直接启动方式、正反启动方式、                      ● 模块化设计,体积小,结构灵活。
              星 / 三角启动两继电器方式、自耦变压器启动两继电器模                       ● 可以测量电压、电流和频率信号为保护提供更多依据
              式、双速电机启动模式、断路器直接启动模式和保护方式。
                                                                ● 超宽范围工作电源 AC85-265V
            ● 保护功能齐全,每种保护功能可实现保护的关闭、报警或
              跳闸。






            外观尺寸


             型号               面框尺寸(mm)            屏装配合尺寸(mm)          开孔尺寸(mm)            安装总长 (mm)
             IVM-510          96×48               90×43               91×44               83( 含接线端子长度 )



                                                                    NN


                                                                                     NN


                                           NN  䊣ߔ
                                              "
                                              䊣ߔ
                                              #                  ⶚䃐
                                              ֈ䒒                              NN
                                              ูѹ
                                                        NN



               当电动机额定电流大于 200A 时,控制器需增选外部电流互感器,互感器电流变比可为 500A:5A、800A:5A 等;此时选
            额定电流为 5A 的控制器。外置电流互感器保护精度应为 5P10,测量精度为 0.5 级









            应用领域
















            23                                                                    英威凌光电技术(苏州)有限公司
