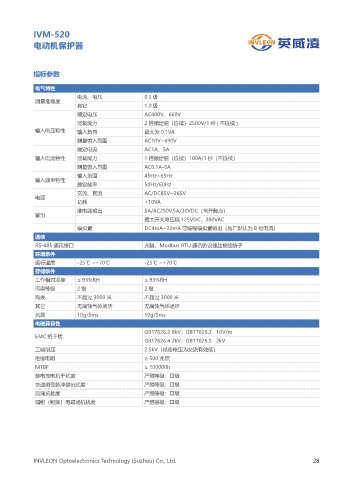

IVM-520

电动机保护器

指标参数

电气特牲
电流、电压 0.5 级
测量准确度
其它 1.0 级
额定电压 AC400V、660V

过载能力 2 倍额定值（连续）2500V/1 秒 ( 不连续 )
输入电压特性 输入负荷 最大为 0.1VA

测量输入范围 AC10V~690V
额定电流 AC1A、5A

输入电流特性 过载能力 1 倍额定值（连续）100A/1 秒（不连续）

测量输入范围 AC0.1A-6A
输入范围 45Hz~65Hz
输入频率特性
额定频率 50Hz/60Hz
交流、直流 AC/DC85V~265V
电源
功耗 <10VA
继电器输出 5A/AC250V,5A/30VDC（常开触点）
输出
最大开关电压值 125VDC，380VAC
模拟量 DC4mA~20mA 可编程模拟量输出（出厂默认为 B 相电流）
通信
RS-485 通讯接口 光隔，Modbus RTU 通讯协议螺丝接线端子
环境条件
运行温度 -25℃ ~+70℃ -25℃ ~+70℃
存储条件
工作相对湿度 ≤ 93%RH ≤ 93%RH
污染等级 2级 2级
海拔 不超过 3000 米 不超过 3000 米
其它 无腐蚀气体场所 无腐蚀气体场所
抗震 10g/5ms 10g/5ms
电磁兼容性
GB17626.2 8kV；GB17626.3 10V/m
EMC 抗干扰
GB17626.4 2kV；GB17626.5 2kV
工频耐压 2.5kV（试验电压为交流有效值）
绝缘电阻 ≥ 500 兆欧
MTBF ≥ 100000h
静电放电抗干扰度 严酷等级：Ⅲ级
快速瞬变脉冲群抗扰度 严酷等级：Ⅲ级
浪涌抗扰度 严酷等级：Ⅲ级
辐射（射频）电磁场抗扰度 严酷等级：Ⅲ级
