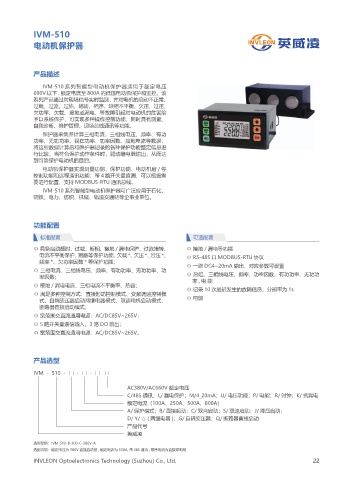

IVM-510

            电动机保护器




            产品描述

               IVM-510 系列智能型电动机保护器适用于额定电压
            690V 以下 , 额定电流至 800A 的低压电动机保护和监控。该
            系列产品通过对现场信号实时监测,并对电机的启动不正常、
            过载、过流、过热、堵转、相序、缺相不平衡、欠压、过压、
            欠功率、欠载、接地或漏电、等故障引起对电动机的危害给
            予以系统保护,可实现多种操作控制功能,同时具有测量、
            自我诊断、维护管理、现场总线通讯等功能。
               保护器采集并计算三相电流,三相线电压,频率、有功
            功率、无功功率、视在功率、功率因数、接地电流等数据,
            将这些数据计算后和保护器记录的各种保护功能整定信息进
            行比较,当符合保护动作条件时,驱动继电器输出,从而达
            到可靠保护电动机的目的。
               电动机保护器实现测量功能、保护功能、电动机启 / 停
            控制功能和远程通讯功能;带 4 路开关量监测,可以根据需
            要进行配置,支持 MODBUS-RTU 通讯总线。
               IVM-510 系列智能型电动机保护器可广泛应用于石化、
            钢铁、电力、纺织、机械、轨道交通站等企事业单位。



            功能配置

               标准配置                                               可选配置

            ◎ 具备启动超时、过载、断相、接地 / 漏电保护、过流堵转、                      ◎ 接地 / 漏电等功能
              电流不平衡保护、短路等保护功能,欠载 *、欠压 *、过压 *、                   ◎ RS-485 口 MODBUS-RTU 协议
              频率 *、欠功率因数 * 等保护功能;
            ◎ 三相电流、三相线电压、频率、有功功率、无功功率、功                         ◎ 一路 DC4~20mA 输出,对应参数可设置
              率因数;                                              ◎ 热阻、三相线电压、频率、功率因数、有功功率、无功功
                                                                  率,电能
            ◎ 接地 / 漏电电流、三相电流不平衡率、热容;
                                                                ◎ 记录 10 次最近发生的故障信息,分辨率为 1s
            ◎ 满足多种控制方式:直接起动控制模式、变频调速控制模
              式、自耦变压器启动两继电器模式、双速电机启动模式、                         ◎ 电能
              断路器直接启动模式;
            ◎ 宽范围交直流通用电源:AC/DC85V~265V;
            ◎ 5 路开关量遥信输入、3 路 DO 输出;
            ◎ 宽范围交直流通用电源:AC/DC85V~265V。




            产品选型

                                   •
            IVM  -  510  -  □  -  □  -  □ • • □
                                            AC380V/AC660V 额定电压
                                            C/485 通讯;L/ 漏电保护;M/4_20mA;U/ 电压功能;P/ 电能;R/ 时钟;K/ 抗晃电
                                            额定电流(100A、250A、500A、800A)
                                            A/ 保护模式;B/ 直接起动;C/ 双向启动;S/ 双速启动;J/ 降压启动;
                                            D/ Y/ △ ( 两继电器 );G/ 自耦变压器;Q/ 断路器直接启动
                                            产品代号
                                            英威凌

            选型举例:IVM-510-B-300-C-380V-A
            选配功能:额定电压为 380V 直接启动型 , 额定电流为 300A, 带 485 通讯 , 零序电流为直接穿电缆
