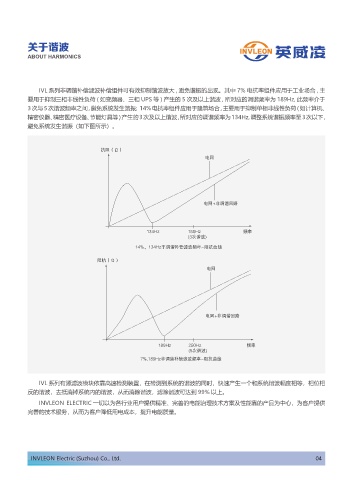

关于谐波
ABOUT HARMONICS
IVL 系列非调谐补偿滤波补偿组件可有效抑制谐波放大 , 避免谐振的出现。其中 7% 电抗率组件应用于工业场合 , 主
要用于抑制三相非线性负荷 ( 如变频器、三相 UPS 等 ) 产生的 5 次及以上谐波 , 所对应的调谐频率为 189Hz, 此频率介于
3 次与 5 次谐波频率之间 , 避免系统发生谐振；14% 电抗率组件应用于建筑场合 , 主要用于抑制单相非线性负荷 ( 如计算机、
精密仪器、精密医疗设备、节能灯具等)产生的3次及以上谐波,所对应的调谐频率为134Hz,调整系统谐振频率至3次以下,
避免系统发生谐振（如下图所示）。
ៃ䭧喋¢喌
⩡㑽
⩡㑽 䲊䄯䄼ఊ䌛
)[ )[ 䶽⢳
⁍䄼∎
喏 )[䲊䄯䄼㶑֫␐∎䶽⢳ 䭧ៃᰞ㏫
䭧ៃ喋¢喌
⩡㑽
⩡㑽 䲊䄯䄼ఊ䌛
)[ )[ 䶽⢳
⁍䄼∎
)[䲊䄯䄼㶑֫␐∎䶽⢳ 䭧ៃᰞ㏫
IVL 系列有源滤波模块依靠高速检测装置，在检测到系统的谐波的同时，快速产生一个和系统谐波幅度相等，相位相
反的谐波，去抵消掉系统内的谐波，从而消除谐波，滤除谐波可达到 99% 以上。
INVLEON ELECTRIC 一切以为各行业用户提供精准、完善的电能治理技术方案及性能靠的产品为中心，为客户提供
完善的技术服务，从而为客户降低用电成本，提升电能质量。
