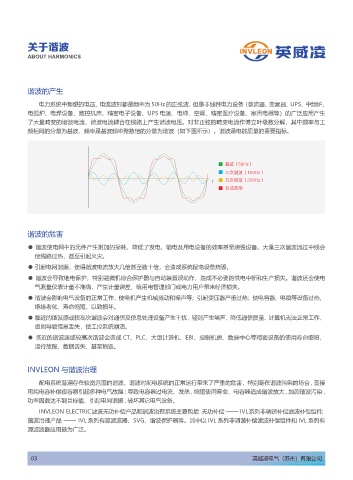

关于谐波
ABOUT HARMONICS

谐波的产生

电力系统中理想的电压、电流波形都是频率为 50Hz 的正弦波，但是非线性电力设备（整流器、变频器、UPS、中频炉、
电弧炉、电焊设备、数控机床、精密电子设备、UPS 电源、电梯、空调、精密医疗设备、家用电器等）的广泛应用产生
了大量畸变的谐波电流，谐波电流耦合在线路上产生谐波电压。对非正弦的畸变电流作傅立叶级数分解，其中频率与工
频相同的分量为基波，频率是基波频率整数倍的分量为谐波（如下图所示）。谐波是电能质量的重要指标。

ദ∎喋 )[喌
̵⁍䄼∎喋 )[喌
U π⁍䄼∎喋 )[喌
ऴ᜼∎ᒎ

谐波的危害

● 谐波使电网中的元件产生附加的损耗，降低了发电、输电及用电设备的效率甚至烧毁设备。大量三次谐波流过中线会
使线路过热，甚至引起火灾。
● 引起电网谐振，使得谐波电流放大几倍甚至数十倍，会造成系统配电设备烧毁。

● 谐波会导致继电保护，特别是微机综合保护器与自动装置误动作，造成不必要的供电中断和生产损失。谐波还会使电
气测量仪表计量不准确，产生计量误差，给用电管理部门或电力用户带来经济损失。
● 谐波会影响电气设备的正常工作，使电机产生机械振动和噪声等；引起变压器严重过热；使电容器、电缆等设备过热、
绝缘老化、寿命缩短，以致损坏。
● 临近的谐波源或较高次谐波会对通信及信息处理设备产生干扰，轻则产生噪声、降低通信质量、计算机无法正常工作，
重则导致信息丢失，使工控系统崩溃。
● 临近的谐波源或较高次谐波会造成 CT、PLC、大型计算机、EBI、控制机房、数据中心等精密设备的使用寿命缩短，
运行故障、数据丢失、甚至损毁。

INVLEON 与谐波治理

配电系统普遍存在较宽范围的谐波，谐波对配电系统的正常运行带来了严重的危害，特别是在谐波污染的场合 , 直接
用纯电容补偿很容易引起多种电气故障 : 导致电容器过电流、发热 , 缩短使用寿命、电容器造成谐波放大 , 加剧谐波污染 ,
功率因数达不到目标值、引起电网谐振 , 破坏其它电气设备。
INVLEON ELECTRIC滤波无功补偿产品和谐波治理系统主要包括：无功补偿 —— IVL系列非调谐补偿滤波补偿组件；
谐波治理产品 —— IVL 系列有源滤波器、SVG、谐波保护器等。其中以 IVL 系列非调谐补偿滤波补偿组件和 IVL 系列有
源滤波器应用最为广泛。
