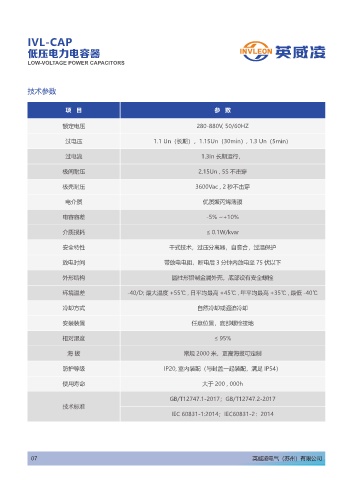

IVL-CAP
低压电力电容器
LOW-VOLTAGE POWER CAPACITORS
技术参数
项 目 参 数
额定电压 280-880V, 50/60HZ
过电压 1.1 Un（长期），1.15Un（30min）, 1.3 Un（5min）
过电流 1.3In 长期运行，
极间耐压 2.15Un , 5S 不击穿
极壳耐压 3600Vac , 2 秒不击穿
电介质 优质聚丙烯薄膜
电容容差 -5% ~+10%
介质损耗 ≤ 0.1W/kvar
安全特性 干式技术，过压分离器，自愈合，过温保护
放电时间 带放电电阻，断电后 3 分钟内放电至 75 伏以下
外形结构 圆柱形铝制金属外壳，底部设有安全螺栓
环境温差 -40/D; 最大温度 +55℃ , 日平均最高 +45℃ , 年平均最高 +35℃ , 最低 -40℃
冷却方式 自然冷却或强迫冷却
安装装置 任意位置，底部螺栓接地
相对湿度 ≤ 95%
海 拔 常规 2000 米，更高海拔可定制
防护等级 IP20, 室内装配（与封盖一起装配，满足 IP54）
使用寿命 大于 200 , 000h
GB/T12747.1-2017；GB/T12747.2-2017
技术标准
IEC 60831-1:2014；IEC60831-2：2014
