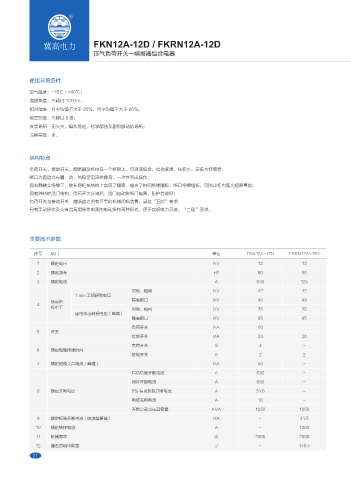

FKN12A-12D / FKRN12A-12D

压气负荷开关—熔断器组合电器

使用环境条件
空气温度：-25℃ ~+40℃；
海拨高度：不超过 1000m；
相对湿度：日平均值不大于 95%，月平均值不大于 90%。
地震烈度：不超过 8 级；
安装场所：无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
污秽等级：Ⅱ。

结构特点

负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易；
断口为直动式布置，动、热稳定电流参数高，一次性完成操作；
具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；
具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好；
负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；
具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统：“三遥”要求。

主要技术参数

序号 项目 单位 FKN12A-12D FKRN12A-12D
1 额定电压 KV 12 12
2 额定频率 Hz 50 50
3 额定电流 A 630 125
对地、相间 KV 42 42
1 min 工频耐受电压
额定绝 隔离断口 KV 48 48
4
缘水平 对地、相间 KV 75 75
雷电冲击耐受电压（峰值）
隔离断口 KV 85 85
负荷开关 KA 20 -
5 开关
接地开关 KA 20 20
负荷开关 S 4 -
6 额定短路持续时间
接地开关 S 2 2
7 额定短路关合电流（峰值） KA 50 -
有功负载开断电流 A 630 -
闭环开断电流 A 630 -
8 额定开断电流 5% 有功负载开断电流 A 31.5 -
电缆充电电流 A 10 -
开断空载变压器容量 KVA 1250 1250
9 额定短路开断电流（限流熔断器） KA - 31.5
10 额定转移电流 A - 1200
11 机械寿命 次 2000 2000
12 撞击器输出能量 J - 1+0.5
