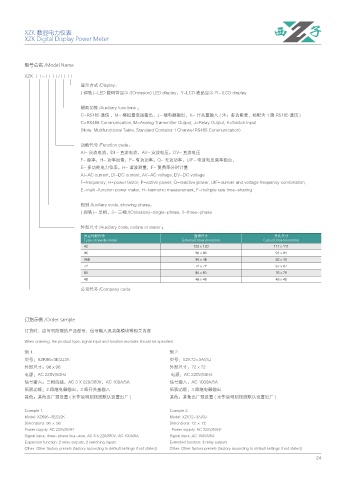

XZK 数显电力仪表
XZK Digital Display Power Meter

型号命名 /Model Name

XZK □ - □ □ / □ □
显示方式 /Display：
( 省略 )-LED 数码管显示 /(Omission) LED display，Y-LCD 液晶显示 /Y- LCD display

辅助功能 /Auxiliary functions ：
C-RS485 通信 ，M- 模拟量变送输出，J- 继电器输出，K- 开关量输入 ( 注：多功能表，标配含 1 路 RS485 通讯 )
C-RS485 Communication, M-Analog Transmitter Output, J-Relay Output, K-Switch Input
(Note: Multifunctional Table, Standard Contains 1 Channel RS485 Communication)

功能代号 /Function code：
AI- 交流电流，DI - 直流电流，AV- 交流电压，DV- 直流电压
F- 频率，H- 功率因素，P- 有功功率，Q- 无功功率，UIF- 电流电压频率组合，
E- 多功能电力仪表，H- 谐波测量，F- 复费率分时计量
AI-AC current, DI-DC current, AV-AC voltage, DV-DC voltage
F-frequency, H-power factor, P-active power, Q-reactive power, UIF-current and voltage frequency combination,
E-multi-function power meter, H-harmonic measurement, F-multiple rate time-sharing

相别 Auxiliary code, showing phase：
( 省略 )- 单相，3- 三相 /(Omission)-single-phase, 3-three-phase

外形尺寸 /Auxiliary code, outline of meter ：
对应外形代号 面框尺寸 开孔尺寸
Type of needle meter External Dimension(mm) Cutout Dimension(mm)
42 120×120 111×111
96 96×96 91×91
96B 96×48 92×45
72 72×72 67×67
80 80×80 76×76
48 48×48 45×45
公司代号 /Company code

订货示例 /Order sample
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容

When ordering, the product type, signal input and function modules should be specified.
例 1. 例 2.
型号：XZK96-3E/2J2K 型号：XZK72-3AI/3J
外形尺寸：96×96 外形尺寸：72×72
电源：AC 220V/50Hz 电源：AC 220V/50Hz
信号输入：三相四线，AC 3 X 220/380V，AC 100A/5A 信号输入：AC 1000A/5A
拓展功能：2 路继电器输出，2 路开关量输入 拓展功能：3 路继电器输出
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 ) 其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )

Example 1. Example 2.
Model: XZK96-3E/2J2K Model: XZK72-3AI/3J
Dimensions: 96 × 96 Dimensions: 72 × 72
Power supply: AC 220V/50Hz Power supply: AC 220V/50Hz
Signal input: three-phase four-wire, AC 3 X 220/380V, AC 100A/5A Signal input: AC 1000A/5A
Expansion function: 2 relay outputs, 2 switching inputs Extended function: 3 relay outputs
Other: Other factory presets (factory according to default settings if not stated) Other: Other factory presets (factory according to default settings if not stated)
