XZ 2000 电力综合监控系统
XZ 2000 Power Integrated Monitoring System

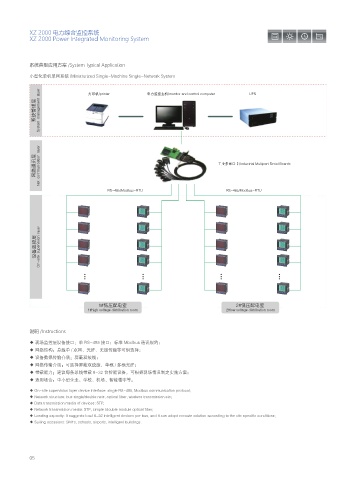

系统典型应用方案 /System Typical Application

小型化单机单网系统 /Miniaturized Single-Machine Single-Network System 614

੩Ӿ఺ QSJOUFS
ႂҦᄢଌ˞఺ NPOJUPS BOE DPOUSPM DPNQVUFS
ጆፑክူࡎ 4ZTUFN NBOBHFNFOU MBZFS

Ꭹፎ᤯ᝬࡎ /FU DPNNVOJDBUJPO MBZFS ࢹˉܲ˘ԯӴ *OEVTUSJBM .VMUJQPSU 4FSJBM #PBSET

34 .PECVT 356 34 .PECVT 356

᝹ܫᄢଌࡎ 0O TJUF TVQFSWJTJPO MBZFS

ͯԌᦠႂࠈ ͯԌᦠႂࠈ
IJHI WPMUBHF EJTUSJCVUJPO SPPN MPX WPMUBHF EJTUSJCVUJPO SPPN

说明 /Instructions

◆ 现场监控层设备接口：单 RS-485 接口；标准 Modbus 通讯规约；
◆ 网络结构：总线单 / 双网、光纤、无线传输等可供选择；
◆ 设备数据传输介质：屏蔽双绞线；
◆ 网络传输介质：可选择屏蔽双绞线、单模 / 多模光纤；
◆ 带载能力：建议每条总线带载 8-32 台智能设备，可根据现场情况制定实施方案；
◆ 适用场合：中小型企业、学校、机场、智能楼宇等。

◆ On-site supervision layer device interface: single RS-485, Modbus communication protocol;
◆ Network structure: bus single/double nets, optical fiber, wireless transmission etc;
◆ Data transmission media of devices: STP;
◆ Network transmission media: STP, simple /double module optical fiber;
◆ Loading capacity: It suggests load 8-32 intelligent devices per bus, and it can adopt execute solution according to the site specific conditions;
◆ Suiting occasions: SMEs, schools, airports, intelligent buildings.
