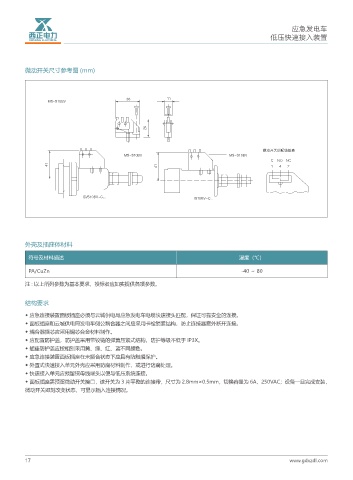

应急发电车
低压快速接入装置
微动开关尺寸参考图 (mm)
.4 4 #7
ᓚߔᐬڟ⮰䙹㏫ప㶔
.4 4 #7 .4 4 #7
$ / 0 /$
*% 4 #7 $ *4 #7 $
外壳及插座体材料
符号及材料描述 温度（℃）
PA/CuZn -40 ～ 80
注 : 以上所列参数为基本要求，投标者应如实提供各项参数。
结构要求
◆ 应急连接装置面板插座必须与云城供电局应急发电车电缆快速接头匹配，保证可靠安全的连接。
◆ 面板插座和云城供电局发电车侧公耦合器之间应采用卡栓锁紧结构，防止连接器意外断开连接。
◆ 耦合器插芯应采用铜芯合金材料制作。
◆ 应配置防护盖，防护盖采用带铰链的弹簧压紧式结构，防护等级不低于 IP3X。
◆ 插座防护盖应按相别采用黄、绿、红、蓝不同颜色。
◆ 应急连接装置面板插座在未插合状态下应具有防触摸保护。
◆ 外置式快速接入单元外壳应采用防腐材料制作，或进行防腐处理。
◆ 快速接入单元应预留铜母线端头以便与低压系统连接。
◆ 面板插座需预留微动开关接口，该开关为 3 片平整的连接带，尺寸为 2.8mm×0.5mm，切换容量为 6A，250VAC；设备一旦完成安装，
微动开关即刻改变状态，可显示插入连接情况。
