科技无穷 创造无限 低压应急
Infinite Technology
Innovation Unimited 发电车 ( 机 ) 快速接入装置

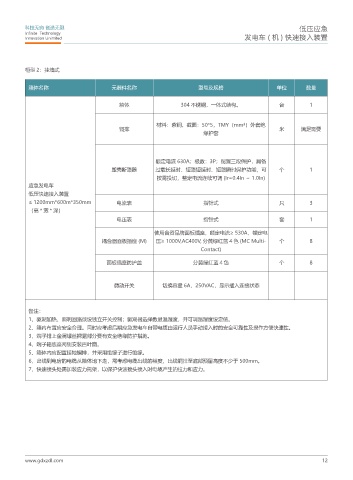

柜型 2：挂墙式
箱体名称 元器件名称 型号及规格 单位 数量
箱体 304 不锈钢，一体式结构。 台 1
材料：紫铜，截面：50*5，TMY（mm²）外套绝
铜排 米 满足需要
缘护套
额定电流 630A；极数：3P；配置三段保护，具备
塑壳断路器 过载长延时、短路短延时、短路瞬时保护功能，可 个 1
按需投切，整定电流连续可调 (Ir=0.4In ～ 1.0In)
应急发电车
低压快速接入装置
≤ 1200mm*600m*350mm 电流表 指针式 只 3
（高*宽*深）
电压表 指针式 套 1
使用合资品牌面板插座，额定电流≥ 530A，额定电
耦合器面板插座 (M) 压≥ 1000V,AC400V, 分黄绿红蓝 4 色 (MC Multi- 个 8
Contact)
面板插座防护盖 分黄绿红蓝 4 色 个 8
微动开关 切换容量 6A，250VAC，显示插入连接状态
备注：
1、驱潮加热、照明回路须设独立开关控制；驱潮器选择数显温湿度，并可调温湿度设定值。
2、箱内布置应安全合理。同时应考虑后期应急发电车自带电缆由运行人员手动接入时的安全可靠性及操作方便快速性。
3、端子排上金属螺丝裸露部分要有安全绝缘防护措施。
4、端子箱底座两侧安装百叶窗。
5、箱体内应配置接地铜排，并采用绝缘子进行绝缘。
6、出线到电房的电缆从箱体地下走，需考虑电缆出线的裕度，出线铜排至底部预留高度不少于 500mm。
7、快速接头处需加装应力托架，以保护快速接头接入时电缆产生的拉力和应力。
