Page 24 - 广东西正电力设备有限公司（低压应急发电车（机）快速接入装置）

应急发电车
低压快速接入装置

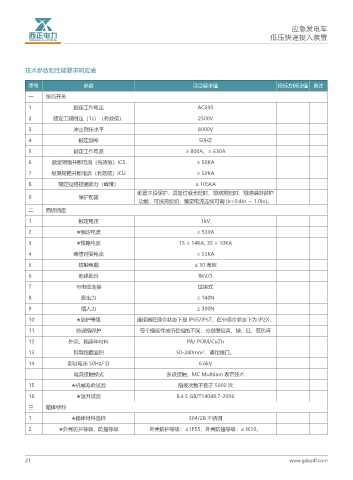

技术参数和性能要求响应表

序号 参数 项目要求值 投标方保证值 备注

一 塑壳开关
1 额定工作电压 AC690
2 额定工频耐压（1s）（有效值） 2500V
3 冲击耐压水平 8000V

4 额定频率 50HZ
5 额定工作电流 ≥ 800A、≥ 630A
6 额定短路开断电流（有效值）ICS ≥ 50KA

7 极限短路开断电流（有效值）ICU ≥ 50KA
8 额定短路接通能力（峰值） ≥ 105KA
配置三段保护，具备过载长延时、短路短延时、短路瞬时保护
9 保护配置
功能，可按需投切，整定电流连续可调 (Ir=0.4In ～ 1.0In)。
二 面板插座
1 额定电压 1kV
2 ★额定电流 ≥ 530A
3 ★短路电流 1S ≥ 14KA, 3S ≥ 10KA

4 峰值耐受电流 ≥ 55KA
5 接触电阻 ≤ 30 微欧
6 绝缘配合 8kV/3

7 与电缆连接 压接式
8 拔出力 ≤ 140N
9 插入力 ≤ 300N
10 ★防护等级 连接器在插合状态下是 IP65/IP67，在非插合状态下为 IP2X，

11 防误插保护 每个插接件按所在相的不同，分别装设黄、绿、红、蓝色环
12 外壳、插座体材料 PA/ POM/CuZn
13 铜导线截面积 50-240mm²，通用接口。

14 测试电压 50Hz/ 分 6.6kV
电流接触模式 多点接触，MC Multilam 表带技术
15 ★机械寿命试验 插拔次数不低于 5000 次

16 ★温升试验 8.4.5 GB/T14048.7-2006
三 箱体材料
1 ★箱体材料选择 304/2B 不锈钢

2 ★外壳防护等级、防撞等级 外壳防护等级：≥ IP55，外壳防撞等级：≥ IK10。

21 www.gdxzdl.com
