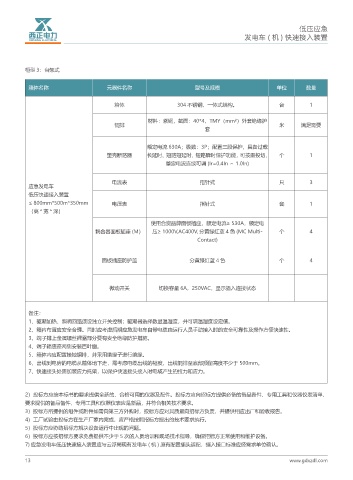

Page 16 - 广东西正电力设备有限公司（低压应急发电车（机）快速接入装置）

低压应急
发电车 ( 机 ) 快速接入装置

柜型 3：台架式

箱体名称 元器件名称 型号及规格 单位 数量

箱体 304 不锈钢，一体式结构。 台 1

材料：紫铜，截面：40*4，TMY（mm²）外套绝缘护
铜排 米 满足需要
套

额定电流 630A；极数：3P；配置三段保护，具备过载
塑壳断路器 长延时、短路短延时、短路瞬时保护功能，可按需投切， 个 1
整定电流连续可调 (Ir=0.4In ～ 1.0In)

电流表 指针式 只 3
应急发电车
低压快速接入装置
≤ 800mm*500m*350mm 电压表 指针式 套 1
（高*宽*深）
使用合资品牌面板插座，额定电流≥ 530A，额定电
耦合器面板插座 (M） 压≥ 1000V,AC400V, 分黄绿红蓝 4 色 (MC Multi- 个 4
Contact)

面板插座防护盖 分黄绿红蓝 4 色 个 4

微动开关 切换容量 6A，250VAC，显示插入连接状态

备注：
1、驱潮加热、照明回路须设独立开关控制；驱潮器选择数显温湿度，并可调温湿度设定值。
2、箱内布置应安全合理。同时应考虑后期应急发电车自带电缆由运行人员手动接入时的安全可靠性及操作方便快速性。
3、端子排上金属螺丝裸露部分要有安全绝缘防护措施。
4、端子箱底座两侧安装百叶窗。
5、箱体内应配置接地铜排，并采用绝缘子进行绝缘。
6、出线到电房的电缆从箱体地下走，需考虑电缆出线的裕度，出线铜排至底部预留高度不少于 500mm。
7、快速接头处需加装应力托架，以保护快速接头接入时电缆产生的拉力和应力。

2）投标方应按本标书的要求提供全新的、合格可用的仪器及配件。投标方应向招标方提供必备的备品备件、专用工具和仪器仪表清单，
要求提供的备品备件、专用工具和仪器仪表应是新品，并符合相关技术要求。
3）投标方所提供的组件或附件如需向第三方外购时，投标方应对其质量向招标方负责，并提供相应出厂和验收报告。
4）工厂试验由投标方在生产厂家内完成，应严格按照招标方提出的技术要求执行。
5）投标方应协助招标方解决设备运行中出现的问题。
6）投标方应按招标方要求免费提供不少于 5 次的人员培训和现场技术指导，确保招标方正常使用和维护设备。
7) 应急发电车低压快速接入装置应与云浮局现有发电车 ( 机 ) 原有配置插头适配，插入接口标准应经需求单位确认。
