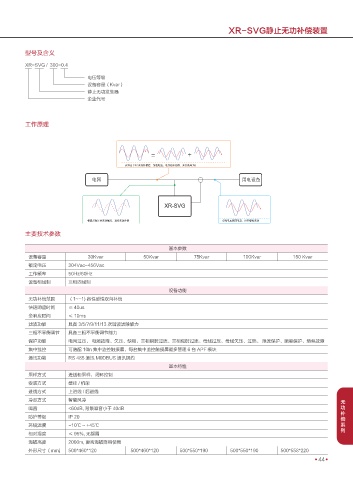

XR-SVG静止无功补偿装置
型号及含义
XR-SVG / 300-0.4
电压等级
设备容量（Kvar）
静止无功发生器
企业代号
工作原理
69*
XR-SVG
主要技术参数
基本参数
设备容量 30Kvar 50Kvar 75Kvar 100Kvar 150 Kvar
额定电压 304Vac~456Vac
工作频率 50Hz/60Hz
设备相线制 三相四线制
设备功能
无功补偿范围 （1~-1) 容性感性双向补偿
快速响应时间 ≤ 40us
全响应时间 ≤ 10ms
滤波功能 具备 3/5/7/9/11/13 次谐波滤除能力
三相不平衡调节 具备三相不平衡调节能力
保护功能 电网过压、 电源故降、欠压、缺相、三相瞬时过流、三相延时过流、母线过压、母线欠压、过热、 限流保护、频率保护、熔丝故障
集中监控 可选配 10ln 集中监控触摸屏，每台集中监控触摸屏最多管理 6 台 APF 模块
通讯功能 RS 485 通讯 M0DBUS 通讯规约
基本特性
采样方式 进线柜采样，闭环控制
安装方式 壁挂 / 机架
进线方式 上进线 / 后进线
冷却方式 智能风冷 无
噪音 <60dB, 背景噪音小于 40dB 功
补
防护等级 IP 20
偿
环境温度 -10℃ ~ +45℃ 系
列
相对湿度 ≤ 95%, 无凝霜
海拔高度 2000m, 更高海拔降容使用
外形尺寸（mm) 500*460*120 500*460*120 500*550*190 500*550*190 500*558*220
