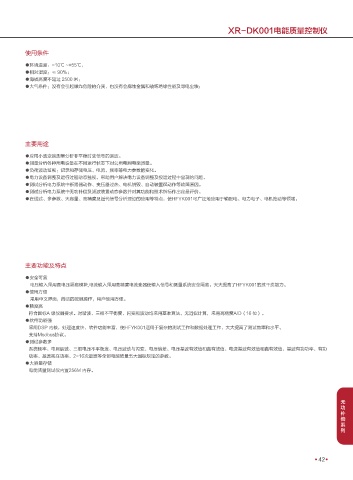

XR-DK001电能质量控制仪

使用条件

●环境温度：-10℃ ~+55℃，
●相对湿度：≤ 90%；
●海拔高度不超过 2500 米；
●大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘性能及导电尘埃；

主要用途
●应用小波变换测量分析非平稳时变信号的谐波。
●测量分析各种用电设备在不同运行状态下对公用电网电能质量。
●负荷波动监视：记录和存储电压、电流、频率等电力参数的变化。
●电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。
●测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。
●测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。
●在线式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使HFYK001可广泛地应用于输配电、电力电子、电机拖动等领域。

主要功能及特点

●安全可靠
电压输入采用高电压隔离模块,电流输入采用高精度电流变器使输入信号和测量系统安全隔离。大大提高了HFYK001的抗干扰能力。
●使用方便
采用中文界面，简洁的按键操作，用户使用方便。
●精度高
符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位）。
●软件功能强
采用DSP 内核，处理速度快，软件功能丰富，使HFYK001适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。
支持Modbus协议。
●测试参数多
系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功
功率、基波视在功率、2-16次谐波等全部电能质量五大国标规定的参数。
●大容量存储
电能质量测试仪内置256M 内存。
