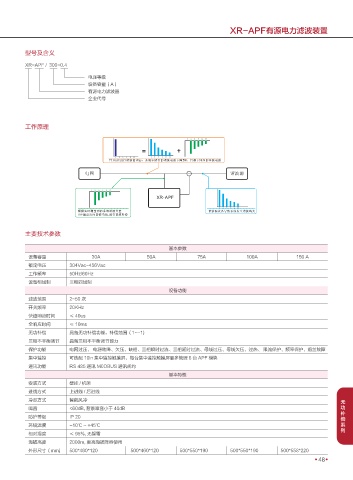

XR-APF有源电力滤波装置
型号及含义
XR-APF / 300-0.4
电压等级
设备容量（A）
有源电力滤波器
企业代号
工作原理
1 3 5 7 9 11
1 3 5 7 9 11 1 3 5 7 9 11
㓿䗷$3)䘋㹼䉀⌒⋫⨶ਾˈ㌫㔏ѝᡰᴹⲴ䉀⌒⭥⍱л䱽ࡠ ˈਚ࢙л㓟߰Ⲵส⌒⭥⍱
⭥㖁 䉀⌒Ⓚ
1 3 5 7 9 11
XR-PF
A
1 3 5 7 9 11
ṩᦞᇎᰦ⍻䟿ࡠⲴ㌫㔏䉀⌒࠶䟿 䉀⌒Ⓚ䇮༷ሬ㠤㌫㔏ਁ⭏䉀⌒⮨ਈ
$3)䗃ࠪ৽ੁ䉀⌒⭥⍱ 䘋㹼䉀⌒㺕گ
主要技术参数
基本参数
设备容量 30A 50A 75A 100A 150 A
额定电压 304Vac~456Vac
工作频率 50Hz/60Hz
设备相线制 三相四线制
设备功能
滤波范围 2~50 次
开关频率 20KHz
快速响应时间 ≤ 40us
全响应时间 ≤ 10ms
无功补偿 具备无功补偿功能，补偿范围（1~-1)
三相不平衡调节 具备三相不平衡调节能力
保护功能 电网过压、 电源故降、欠压、缺相、三相瞬时过流、三相延时过流、母线过压、母线欠压、过热、 限流保护、频率保护、熔丝故障
集中监控 可选配 10ln 集中监控触摸屏，每台集中监控触摸屏最多管理 6 台 APF 模块
通讯功能 RS 485 通讯 M0DBUS 通讯规约
基本特性
安装方式 壁挂 / 机架
进线方式 上进线 / 后进线
冷却方式 智能风冷 无
噪音 <60dB, 背景噪音小于 40dB 功
补
防护等级 IP 20
偿
环境温度 -10℃ ~ +45℃ 系
列
相对湿度 ≤ 95%, 无凝霜
海拔高度 2000m, 更高海拔降容使用
外形尺寸（mm) 500*460*120 500*460*120 500*550*190 500*550*190 500*558*220
