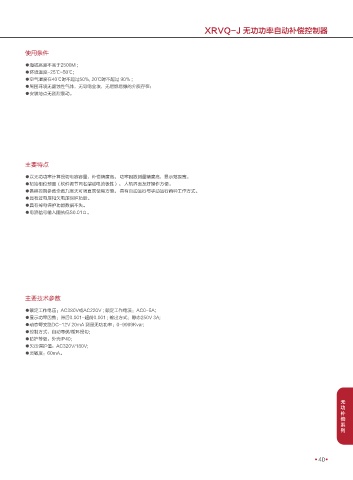

XRVQ-J 无功功率自动补偿控制器

使用条件

●海拔高度不高于2500M ;
●环境温度-25℃~50℃;
●空气湿度在40℃时不超过50%, 20℃时不超过 90% ;
●周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在；
●安装地点无剧烈震动。

主要特点

●以无功功率计算投切电容容量，补偿精度高。 功率因数测量精度高，显示范围宽。
●初始相位预置（软件调节同名端或电流极性）。 人机界面友好操作方便。
●各种控制参数全数九寒天可调直观使用方便。 具有自动运行与手动运行两种工作方式。
●具有过电压和欠电压保护功能。
●具有掉电保护功能数据不失。
●电流信号输入阻抗低S0.01Ω。

主要技术参数

●额定工作电压：AC380V或AC220V ; 额定工作电流：AC0-5A;
●显示功率因数：滞后0.001-超前0.001 ; 输出方式：静态250V 3A;
●动态每支路DC-12V 20mA 测量无功功率：0-9999Kvar;
●控制方式：自动寻优/循环投切;
●防护等级：外壳IP40;
●欠压保护值：AC320V/180V;
●灵敏度：60mA。
