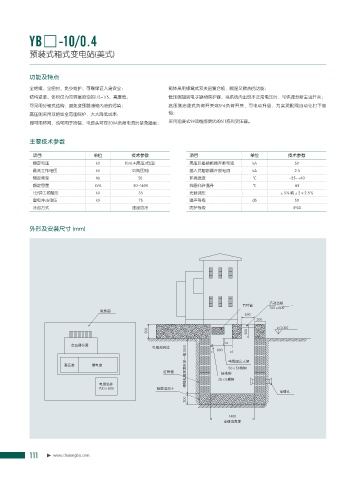

Page 116 - 浙江雄霸电力有限公司

YB□-10/0.4

预装式箱式变电站(美式)

功能及特点
全绝缘、全密封、免少维护、可靠保证人身安全； 箱体采用蜂窝式双夹层复合板，隔温又散热的功能；
结构紧凑、体积仅为同容量欧变的1/3-1/5，高度低； 低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关；
可采用分箱式结构，避免变压器油箱内油的污染； 高压侧油浸式负荷开关或SF6负荷开关，可电动升级，为实现配网自动化打下基
高压侧采用双熔丝全范围保护，大大降低成本； 础；
即可用环网，也可用于终端，电缆头可在200A负荷电流时紧急插拔； 采用油浸式S9或性能更优的S11系列变压器。

主要技术参数

项目 单位 技术参数 项目 单位 技术参数
额定电压 kV 10/0.4(高压/低压) 高压后备熔断器开断电流 kA 50
最高工作电压 kV 12(高压侧) 插入式熔断器开断电流 kA 2.5
额定频率 Hz 50 环境温度 ℃ -35~+40
额定容量 kVA 50-1600 线圈允许温升 ℃ 65
1分钟工频耐压 kV 35 无载调压 ±5％或±2×2.5％
雷电冲击电压 kV 75 噪声等级 db 50
冷却方式 油浸自冷 防护等级 IP43

外形及安装尺寸 (mm)

≧ߔⰂᲫ
⮪ढ⿃
f
᪏☙ஔ

d

ऄࢷஔѹ㒚
ᵥᢚ⩡㐲⌝Ꮢ㔸჆̬㝘 f 㻾䧎
⩡㐲⇋倄Ꮢ
倄ࢷა 亴⩡ა ⩡㐲ద჆ᩛ᳢
㏎ⵂළ ᣑ౜ᢾ
⩡㐲ಌρ f ᝭䧎
f 䧎ぷ⌣∑ో
⩡㐲ႀ

⩡㐲⇋ჩᏒ
