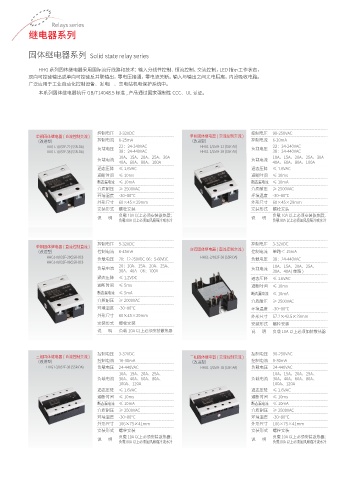

Relays series
继电器系列

固体继电器系列 Solid state relay series
HHG 系列固体继电器采用国际流行线路和技术：输入分线性控制、恒流控制、交流控制，LED 指示工作状态，
双向可控硅输出或单向可控硅反并联输出，零电压接通，零电流关断。输入与输出之间光电隔离，内设吸收电路。
广泛应用于工业自动化控制设备、发电厂、变电站机电保护系统中。
本系列固体继电器执行 GB/T14048.5 标准 , 产品通过国家强制性 CCC、UL 认证。

控制电压 3-32VDC 控制电压 90-250VAC
单相固体继电器 ( 直流控制交流 ) 单相固体继电器 ( 交流控制交流 )
（改进型） 控制电流 6-25mA （改进型） 控制电流 6-20mA
HHG1-1/032F-22 (SSR-DA) 22：24-240VAC HHG1-1/250F-22 (SSR-AA) 22：24-240VAC
负载电压 负载电压
HHG1-1/032F-38 (SSR-DA) 38：24-440VAC HHG1-1/250F-38 (SSR-AA) 38：24-440VAC
10A、15A、20A、25A、30A 10A、15A、20A、25A、30A
负载电流 负载电流
40A、60A、80A、100A 40A、60A、80A、100A
通态压降 ≤ 1.6VAC 通态压降 ≤ 1.6VAC
通断时间 ≤ 10ms 通断时间 ≤ 10ms
断态漏电流 ≤ 10mA 断态漏电流 ≤ 10mA
介质耐压 ≥ 2500VAC 介质耐压 ≥ 2500VAC
环境温度 -30~80℃ 环境温度 -30~80℃
外形尺寸 60×45×29mm 外形尺寸 60×45×29mm
安装形式 螺栓安装 安装形式 螺栓安装
负载 10A 以上必须安装散热器； 负载 10A 以上必须安装散热器；
说 明 说 明
负载 80A 以上必须加风扇强冷或水冷 负载 80A 以上必须加风扇强冷或水冷

控制电压 5-32VDC 控制电压 3-32VDC
单相固体继电器 ( 直流控制直流 )
（改进型） 控制电流 6-45mA 双控固体继电器 ( 直流控制交流 ) 控制电流 单路＜ 15mA
HHG1-0/032F-20(SSR-DD) HHG1-2/032F-38 (SSR-DA)
负载电压 20：12-250VDC 06：5-60VDC 负载电压 38：24-440VAC
HHG1-0/032F-06(SSR-DD)
20：10A、15A、20A、25A、 10A、15A、20A、25A、
负载电流 负载电流
30A、40A 06：100A 30A、40A( 单路 )
通态压降 ≤ 1.2VDC 通态压降 ≤ 1.6VAC
通断时间 ≤ 5ms 通断时间 ≤ 10ms
断态漏电流 ≤ 5mA 断态漏电流 ≤ 10mA
介质耐压 ≥ 2000VAC 介质耐压 ≥ 2500VAC
环境温度 -30~80℃ 环境温度 -30~80℃
外形尺寸 60×45×29mm 外形尺寸 57.2×43.5×29mm
安装形式 螺栓安装 安装形式 螺栓安装
说 明 负载 10A 以上必须安装散热器 说 明 负载 10A 以上必须加装散热器

控制电压 3-32VDC 控制电压 90-250VAC
三相固体继电器 ( 直流控制交流 ) 三相固体继电器 ( 交流控制交流 )
（改进型） 控制电流 16-30mA （改进型） 控制电流 8-30mA
HHG1-3/032F-38 (SSR-DA) 负载电压 24-440VAC HHG1-3/250F-38 (SSR-AA) 负载电压 24-440VAC
10A、15A、20A、25A、 10A、15A、20A、25A、
负载电流 30A、40A、60A、80A、 负载电流 30A、40A、60A、80A、
100A、120A 100A、120A
通态压降 ≤ 1.6VAC 通态压降 ≤ 1.6VAC
通断时间 ≤ 10ms 通断时间 ≤ 10ms
断态漏电流 ≤ 10mA 断态漏电流 ≤ 10mA
介质耐压 ≥ 2500VAC 介质耐压 ≥ 2500VAC
环境温度 -30~80℃ 环境温度 -30~80℃
外形尺寸 106×75×41mm 外形尺寸 106×75×41mm
安装形式 螺栓安装 安装形式 螺栓安装
负载 10A 以上必须安装散热器； 负载 10A 以上必须安装散热器；
说 明 说 明
负载 80A 以上必须加风扇强冷或水冷 负载 80A 以上必须加风扇强冷或水冷
