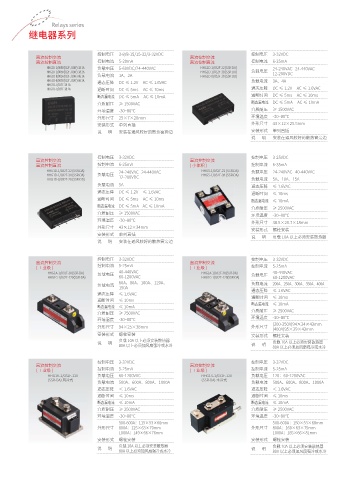

Relays series
继电器系列

控制电压 3-8/8-15/15-32/3-32VDC 控制电压 3-32VDC
直流控制交流 直流控制交流
直流控制直流 控制电流 5-20mA 直流控制直流 控制电流 6-25mA
HHG1D-1/005F(012F、024F)-38 1A 负载电压 5-60VDC/24-440VAC HHG1D-1/032F-22 (SSR-DA) 24-240VAC 24-440VAC
HHG1D-1/005F(012F、024F)-38 2A HHG1D-1/032F-38 (SSR-DA) 负载电压 12-200VDC
HHG1D-0/005F(012F、024F)-06 1A 负载电流 1A、2A HHG1D-0/032F-20 (SSR-DD)
HHG1D-0/005F(012F、024F)-06 2A 通态压降 DC ≤ 1.2V AC ≤ 1.6VAC 负载电流 3A、4A
HHG1D-1/032F-38 1A
HHG1D-1/032F-38 2A 通断时间 DC ≤ 5ms AC ≤ 10ms 通态压降 DC ≤ 1.2V AC ≤ 1.6VAC
通断时间 DC ≤ 5ms AC ≤ 10ms
断态漏电流 DC ≤ 5mA AC ≤ 10mA
断态漏电流 DC ≤ 5mA AC ≤ 10mA
介质耐压 ≥ 1500VAC
介质耐压 ≥ 1500VAC
环境温度 -30~80℃
环境温度 -30~80℃
外形尺寸 25×7×20mm
安装形式 单列直插 外形尺寸 43×12×25.5mm
说 明 安装在通风较好的散热窗旁边 安装形式 单列直插
说 明 安装在通风较好的散热窗旁边

控制电压 3-32VDC 控制电压 3-25VDC
直流控制交流 直流控制交流
直流控制直流 控制电流 6-25mA ( 小体积 ) 控制电流 6-35mA
HHG1D-1/032F-22 (SSR-DA) 24-240VAC 24-440VAC HHG5-1/032F-22 (SSR-DA) 负载电压 24-240VAC 40-440VAC
HHG1D-1/032F-38 (SSR-DA) 负载电压 12-200VDC HHG5-1/032F-38 (SSR-DA)
HHG1D-0/032F-20 (SSR-DD) 负载电流 5A、10A、15A
负载电流 5A 通态压降 ≤ 1.6VAC
通态压降 DC ≤ 1.2V ≤ 1.6VAC 通断时间 ≤ 10ms
通断时间 DC ≤ 5ms AC ≤ 10ms
断态漏电流 ≤ 10mA
断态漏电流 DC ≤ 5mA AC ≤ 10mA
介质耐压 ≥ 2500VAC
介质耐压 ≥ 1500VAC
环境温度 -30~80℃
环境温度 -30~80℃
外形尺寸 38.5×28.7×18mm
外形尺寸 43×12×34mm
安装形式 螺栓安装
安装形式 单列直插
说 明 负载 10A 以上必须安装散热器
说 明 安装在通风较好的散热窗旁边
控制电压 3-32VDC 控制电压 3-32VDC
直流控制交流 直流控制交流
控制电流 5-25mA 控制电流 5-25mA
( 工业级 ) ( 工业级 )
HHG1A-1/032F-38(SSR-DA) 负载电压 40-440VAC HHG1A-1/032F-38(SSR-DA) 负载电压 40-440VAC
HHG1C-1/032F-120(SSR-DA) 60-1200VAC HHG1C-1/032F-120(SSR-DA) 60-1200VAC
60A、80A、100A、120A、
负载电流 负载电流 200A、250A、300A、350A、400A
150A
通态压降 ≤ 1.6VAC
通态压降 ≤ 1.6VAC
通断时间 ≤ 10ms
通断时间 ≤ 10ms
断态漏电流 ≤ 10mA
断态漏电流 ≤ 10mA
介质耐压 ≥ 2500VAC
介质耐压 ≥ 2500VAC
环境温度 -30~80℃
环境温度 -30~80℃
(200-350A)94×34×43mm
外形尺寸 94×25×38mm 外形尺寸
(400A)95×39×43mm
安装形式 螺栓安装
安装形式 螺栓安装
负载 10A 以上必须安装散热器
说 明 负载 10A 以上必须安装散热器
80A 以上必须加风扇强冷或水冷 说 明
80A 以上必须加风扇强冷或水冷
控制电压 3-32VDC 控制电压 3-32VDC
直流控制交流 直流控制交流
( 工业级 ) 控制电流 5-25mA ( 工业级 ) 控制电流 5-25mA
HHG1K-1/032F-120 负载电压 60-1200VAC HHG1S-1/032F-120 负载电压 120：60-1200VAC
(SSR-DA) 风冷式 (SSR-DA) 水冷式
负载电流 500A、600A、800A、1000A 负载电流 500A、600A、800A、1000A
通态压降 ＜ 1.6VAC 通态压降 ＜ 1.6VAC
通断时间 ≤ 10ms 通断时间 ≤ 10ms
断态漏电流 ≤ 10mA 断态漏电流 ≤ 10mA
介质耐压 ≥ 2500VAC 换图 介质耐压 ≥ 2500VAC
换图
环境温度 -30~80℃ 环境温度 -30~80℃
500-600A：115×53×60mm 500-600A：150×53×68mm
外形尺寸 800A：125×63×70mm 外形尺寸 800A：160×63×75mm
1000A：149×66×76mm 1000A：185×66×81mm
安装形式 螺栓安装 安装形式 螺栓安装
负载 10A 以上必须安装散热器 负载 10A 以上必须安装散热器
说 明 说 明
80A 以上必须加风扇强冷或水冷 80A 以上必须加风扇强冷或水冷
