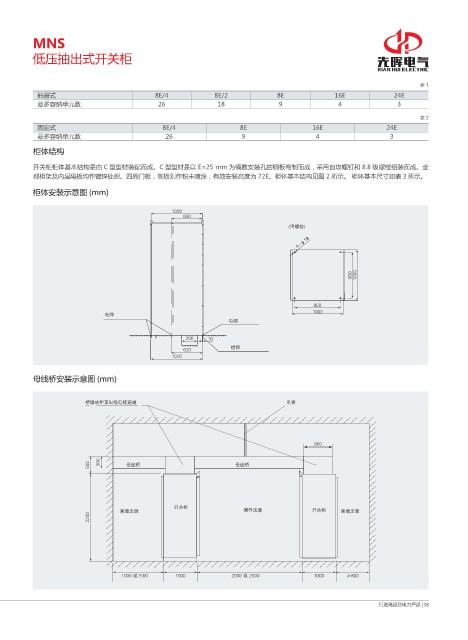

P. 43

MNS

          低压抽出式开关柜



                                                                                                             表 1
           抽屉式                           8E/4           8E/2             8E            16E             24E
           最多容纳单元数                        26             18              9              4               3

                                                                                                             表 2
           固定式                             8E/4                8E                 16E                24E
           最多容纳单元数                          26                 9                   4                  3

          柜体结构
          开关柜柜体基本结构是由 C 型型材装配而成。C 型型材是以 E=25 mm 为模数安装孔的钢板弯制而成，采用自攻螺钉和 8.8 级螺栓组装而成。全
          部柜架及内层隔板均作镀锌处理。四周门板，侧板则作粉未喷涂，有效安装高度为 72E。柜体基本结构见图 2 所示。 柜体基本尺寸如表 3 所示。
          柜体安装示意图 (mm)




                                                                            ၸᛂಞ
                                                                                ´










                            ႂཛྷ
                                                            ႂཛྷ

                                                             മᨁ


          母线桥安装示意图 (mm)


                       ೃܛ੊಄ᮆѢጲႂ፵᤯᥊                                         Սጉ







                                  ආጲೃ                         ආጲೃ





                                              धС಄
                                ሎܖᡋङ                            ୱͺᡋङ              धС಄    ሎܖᡋङ








                                     ੊                            ੊                       Ĺ
