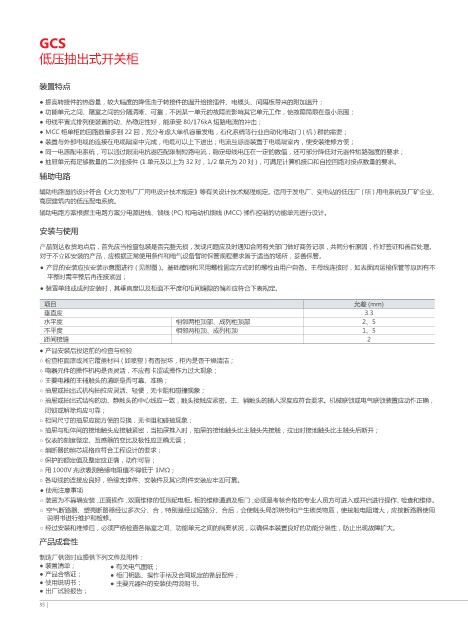

GCS

低压抽出式开关柜

装置特点

● 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升；
● 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围；
● 母线平置式排列使装置的动、热稳定性好，能承受 80/176kA 短路电流的冲击；
● MCC 柜单柜的回路数量多到 22 回，充分考虑大单机容量发电，石化系统等行业自动化电动门 ( 机 ) 群的需要；
● 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出；电流互感器装置于电缆隔室内，使安装维修方便；
● 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求；
● 抽屉单元有足够数量的二次插接件 (1 单元及以上为 32 对，1/2 单元为 20 对 )，可满足计算机接口和自控回路对接点数量的要求。

辅助电路
辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定。适用于发电厂、变电站的低压厂 ( 所 ) 用电系统及厂矿企业、
高层建筑内的低压配电系统。
辅助电路方案根据主电路方案分电源进线、馈线 (PC) 和电动机馈线 (MCC) 揉作控制的功能单元进行设计。
安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好签证和善后处理。
对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。
● 产品的安装应按安装示意图进行 ( 见附图 )。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时，如表面因运输保管等原因有不
平整时需平整后再连接紧固；
● 装置单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合下表规定。
项目 允差 (mm)
垂直度 3.3
水平度 相邻两柜顶部、成列柜顶部 2、5
不平度 相邻两柜顶、成列柜顶 1、5
距间接缝 2
● 产品安装后投运前的检查与检验
○ 检查柜面漆或其它覆盖材料 ( 如喷塑 ) 有否损坏，柜内是否干燥清洁；
○ 电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象；
○ 主要电器的主辅触头的通断是否可靠、准确；
○ 抽屉或抽出式机构抽拉应灵活、轻便，无卡阻和碰撞现象；
○ 抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧密。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确，
闭锁或解除均应可靠；
○ 相同尺寸的抽屉应能方便的互换，无卡阻和碰撞现象；
○ 抽屉与柜体间的接地触头应接触紧密，当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时接地触头比主触头后断开；
○ 仪表的刻度整定、互感器的变比及极性应正确无误；
○ 熔断器的熔芯规格应符合工程设计的要求；
○ 保护的额定值及整定应正确，动作可靠；
○ 用 1000V 兆欧表测绝缘电阻值不得低于 1MΩ；
○ 各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。
● 使用注意事项
○ 装置为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。
○ 空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用
说明书进行维护和检修。
○ 经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。
产品成套性

制造厂供货时应提供下列文件及附件：
● 装置清单； ● 有关电气图纸；
● 产品合格证； ● 柜门钥匙、操作手柄及合同规定的备品配件；
● 使用说明书； ● 主要元器件的安装使用说明书。
● 出厂试验报告；

35
