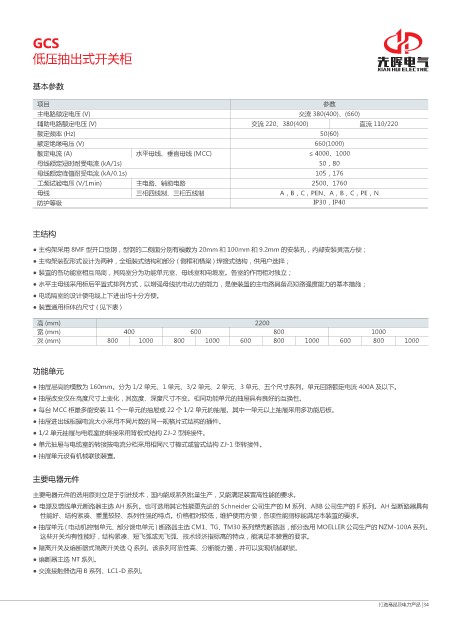

GCS

低压抽出式开关柜

基本参数

项目 参数
主电路额定电压 (V) 交流 380(400)、(660)
辅助电路额定电压 (V) 交流 220、380(400) 直流 110/220
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)
额定电流 (A) 水平母线、垂直母线 (MCC) ≤ 4000、1000
母线额定短时耐受电流 (kA/1s) 50，80
母线额定峰值耐受电流 (kA/0.1s) 105，176
工频试验电压 (V/1min) 主电路、辅助电路 2500、1760
母线 三相四线制、三相五线制 A，B，C，PEN、A，B，C，PE，N
防护等级 IP30，IP40

主结构

● 主构架采用 8MF 型开口型钢，型钢的二侧面分别有模数为 20mm 和 100mm 和 9.2mm 的安装孔，内部安装灵活方便；
● 主构架装配形式设计为两种，全组装式结构和部分 ( 侧框和横梁 ) 焊接式结构，供用户选择；
● 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
● 水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
● 电缆隔室的设计使电缆上下进出均十分方便。
● 装置通用柜体的尺寸 ( 见下表 )
高 (mm) 2200
宽 (mm) 400 600 800 1000
深 (mm) 800 1000 800 1000 600 800 1000 600 800 1000

功能单元

● 抽屉层高的模数为 160mm。分为 1/2 单元、1 单元、3/2 单元、2 单元、3 单元、五个尺寸系列。单元回路额定电流 400A 及以下。
● 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
● 每台 MCC 柜最多能安装 11 个一单元的抽屉或 22 个 1/2 单元的抽屉。其中一单元以上抽屉采用多功能后板。
● 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。
● 1/2 单元抽屉与电缆室的转接采用背板式结构 ZJ-2 型转接件。
● 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构 ZJ-1 型转接件。
● 抽屉单元设有机械联锁装置。

主要电器元件

主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求。
● 电源及馈线单元断路器主选 AH 系列。也可选用其它性能更先进的 Schneider 公司生产的 M 系列、ABB 公司生产的 F 系列。AH 型断路器具有
性能好、结构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求。
● 抽屉单元 ( 电动机控制单元、部分馈电单元 ) 断路器主选 CM1、TG、TM30 系列塑壳断路器，部分选用 MOELLER 公司生产的 NZM-100A 系列。
这些开关均有性能好，结构紧凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求。
● 隔离开关及熔断器式隔离开关选 Q 系列。该系列可靠性高、分断能力强，并可以实现机械联锁。
● 熔断器主选 NT 系列。
● 交流接触器选用 B 系列、LC1-D 系列。
