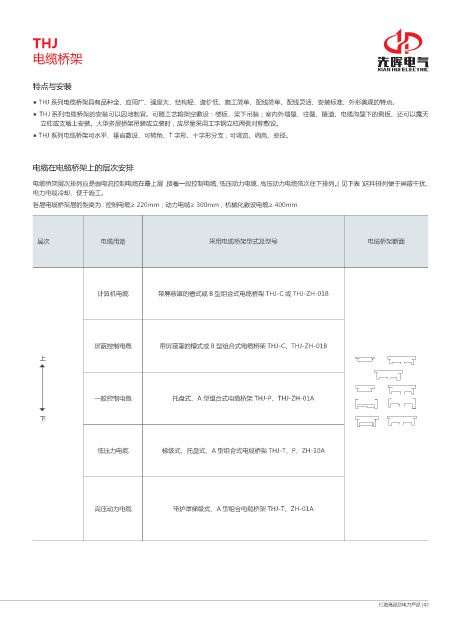

THJ

          电缆桥架



          特点与安装

          ● THJ 系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线简单、配线灵活、安装标准、外形美观的特点。
          ● THJ 系列电缆桥架的安装可以因地制宜。可随工艺输架空敷设:楼板、梁下吊装;室内外墙壁、柱壁、隧道、电缆沟壁下的侧板、还可以露天
           立柱或支墩上安装。大型多层桥架吊装或立装时,应尽量采用工字钢立柱两侧对称敷设。
          ● THJ 系列电缆桥架可水平、垂直敷设、可转角、T 字形、十字形分支;可调宽、调高、变径。



          电缆在电缆桥架上的层次安排

          电缆桥架层次排列应是弱电流控制电缆在最上层,接着一段控制电缆、低压动力电缆、高压动力电缆依次往下排列。(见下表)这种排列便于屏蔽干扰、
          电力电缆冷却、便于施工。
          各层电缆桥架层的距离为 : 控制电缆≥ 220mm;动力电缆≥ 300mm;机械化敷设电缆≥ 400mm




           层次              电缆用途                        采用电缆桥架型式及型号                              电缆桥架断面







                          计算机电缆           带屏蔽罩的槽式或 B 型组合式电缆桥架 THJ-C 或 THJ-ZH-01B






                         屏蔽控制电缆           带屏蔽罩的槽式或 B 型组合式电缆桥架 THJ-C、THJ-ZH-01B
           上





                         一般控制电缆               托盘式、A 型组合式电缆桥架 THJ-P、THJ-ZH-01A

           下



                          低压力电缆            梯级式、托盘式、A 型组合式电缆桥架 THJ-T、P、ZH-10A







                         高压动力电缆               带护罩梯级式、A 型组合电缆桥架 THJ-T、ZH-01A
