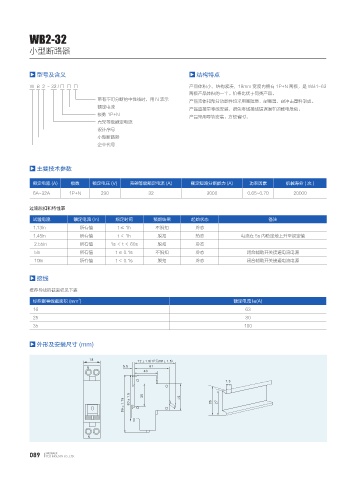

P. 98
WB2-32
小型断路器
型号及含义 结构特点
W B 2 - 32 / □ □ □ 产品体积小，结构紧凑，18mm 宽度内拥有 1P+N 两极，是 WB1-63
两极产品体积的一半。价格比优于同类产品。
带有不可分断的中性线时，用 N 表示 产品壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。
额定电流
产品直接带零线安装，避免零线接线错误潜在的触电危险。
极数 1P+N
产品采用导轨安装，方便省时。
壳架等级额定电流
设计序号
小型断路器
企业代号
主要技术参数
额定电流 (A) 极数 额定电压 (V) 壳架等级额定电流 (A) 额定短路分断能力 (A) 功率因素 机械寿命 ( 次 )
6A~32A 1P+N 230 32 3000 0.65~0.70 20000
过流脱扣和特性表
试验电流 额定电流 (In) 规定时间 预期结果 起始状态 备注
1.13ln 所有值 t≤1h 不脱扣 冷态
1.45ln 所有值 t＜1h 脱扣 热态 电流在 5s 内稳定地上升至规定值
2.55In 所有值 1s＜t＜60s 脱扣 冷态
5ln 所有值 t ≤ 0.1s 不脱扣 冷态 闭合辅助开关接通电流电源
10In 所有值 t ＜ 0.1s 脱扣 冷态 闭合辅助开关接通电流电源
接线
推荐导线的截面积见下表
2
标称铜导线截面积 (mm ) 额定电流 Ie(A)
16 63
25 80
35 100
外形及安装尺寸 (mm)
d 1ͦ d
/
d d
/
089 WEINAER
TECHNOLOGY CO., LTD.
