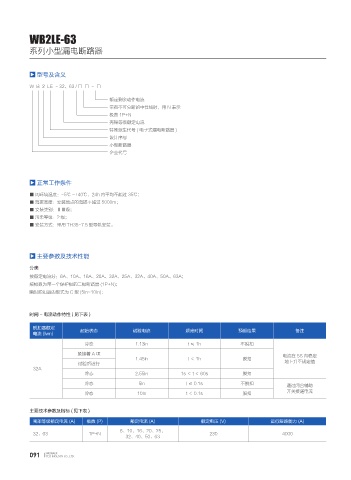

WB2LE-63
系列小型漏电断路器
型号及含义
W B 2 LE - 32、63 / □ □ - □
额定剩余动作电流
带有不可分断的中性线时，用 N 表示
极数 1P+N
壳架等级额定电流
特殊派生代号 ( 电子式漏电断路器 )
设计序号
小型断路器
企业代号
正常工作条件
■ 周环境温度：-5℃ ~+40℃，24h 内平均不超过 35℃；
■ 海拔高度：安装地点的海拔不超过 5000m；
■ 安装类别：ⅡⅢ级；
■ 污染等级：2 级；
■ 安装方式：采用 TH35-7.5 型导轨安装。
主要参数及技术性能
分类
按额定电流分：6A、10A、16A、20A、32A、25A、32A、40A、50A、63A；
按极数为带一个保护极的二极断路器 (1P+N)；
瞬时脱扣器的型式为 C 型 (5In~10In)；
时间 - 电流动作特性 ( 见下表 )
脱扣器额定 起始状态 试验电流 规定时间 预期结果 备注
电流 (Iwn)
冷态 1.13ln t≤1h 不脱扣
紧接着 A 项 电流在 5S 内稳定
1.45ln t＜1h 脱扣
试验后进行 地上升至规定值
32A
冷态 2.55In 1s＜t＜60s 脱扣
冷态 5ln t ≤ 0.1s 不脱扣 通过闭合辅助
开关接通电流
冷态 10In t ＜ 0.1s 脱扣
主要技术参数及指标 ( 见下表 )
壳架等级额定电流 (A) 极数 (P) 额定电流 (A) 额定电压 (V) 运行短路能力 (A)
6、10、16、20、25、
32、63 1P+N 230 4000
32、40、50、63
