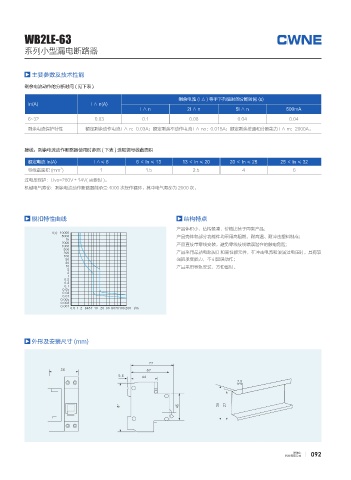

WB2LE-63

系列小型漏电断路器

主要参数及技术性能

剩余电流动作的分断时间 ( 见下表 )

剩余电流 (I △ ) 等于下列值时的分断时间 (s)
In(A) I △ n(A)
I△n 2I△n 5I△n 500mA
6~32 0.03 0.1 0.08 0.04 0.04
剩余电流保护特性 额定剩余动作电流 I △ n：0.03A；额定剩余不动作电流 I △ no：0.015A；额定剩余接通和分断能力 I △ m：2000A。

接线：剩余电流动作断路器使用时参照 ( 下表 ) 选取铜导线截面积
额定电流 In(A) I△≤6 6＜In≤13 13 ＜In≤20 20＜In≤25 25 ＜In≤32
2
导线截面积 (mm ) 1 1.5 2.5 4 6
过电压保护：Uvo=280V±14V( 需要时 )。
机械电气寿命：剩余电流动作断路器能承受 4000 次操作循环，其中电气寿命为 2000 次。

脱扣特性曲线 结构特点

产品体积小，结构紧凑，价格比优于同类产品；
U T
产品壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成；
I

产品直接带零线安装，避免零线接线错误潜在的触电危险；

产品采用最新电路设计和高性能元件，在冲击电流和浪涌过电压时，具有较

强的承受能力，不引起误动作；

产品采用导轨安装，方便省时。

* *O
外形及安装尺寸 (mm)
