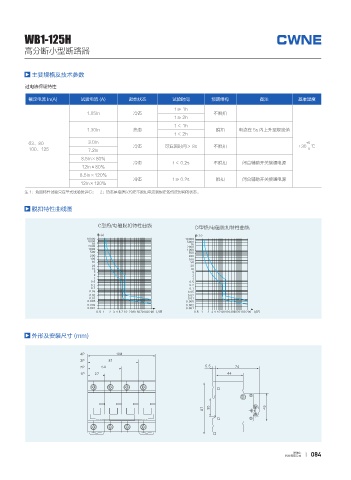

WB1-125H

高分断小型断路器

主要规格及技术参数

过电流保证特性

额定电流 In(A) 试验电流 (A) 起始状态 试验时间 预期结构 备注 基准温度
t≥1h
1.05In 冷态 不脱扣
t≥2h
t＜1h
1.30In 热态 脱扣 电流在 5s 内上升至规定值
t＜2h
63、80 3.0In 冷态 可返回时间＞ 8s 不脱扣 +30 ℃
+5
100、125 7.2In 0
8.5In×80%
冷态 t ＜ 0.2s 不脱扣 闭合辅助开关接通电源
12In×80%
8.5In×120%
冷态 t ≥ 0.2s 脱扣 闭合辅助开关接通电源
12In×120%
注 1：返回特性试验只在型式试验时进行； 2：热态是指通以约定不脱扣电流到规定的约定时间的状态。

脱扣特性曲线图

$ಷ☙ ⩡ⷭ㙝ត➥ᕓᰞ㏫ %ಷ☙ ⩡ⷭ㙝ត➥ᕓᰞ㏫

I I

* *3 * *3
外形及安装尺寸 (mm)
1
1
1
1
