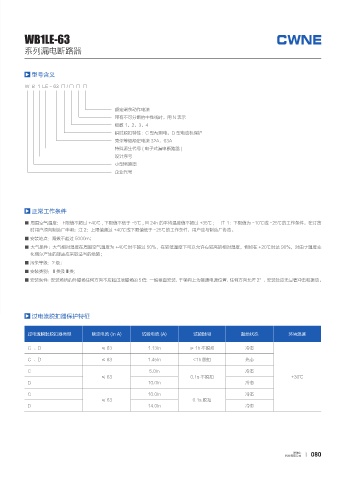

WB1LE-63

系列漏电断路器

型号含义

W B 1 LE - 63 □ / □ □ □

额定剩余动作电流
带有不可分断的中性线时，用 N 表示
极数 1、2、3、4
瞬时脱扣特性：C 型配用电、D 型电动机保护
壳架等级额定电流 32A、63A
特殊派生代号 ( 电子式漏电断路器 )
设计序号
小型断路器
企业代号

正常工作条件
■ 周围空气温度：上限值不超过 +40℃ , 下限值不低于 -5℃ , 且 24h 的平均温度值不超过 +35℃ ; 注 1：下限值为 -10℃或 -25℃的工作条件，在订货
时用户须向制造厂申明；注 2：上限值超过 +40℃或下限值低于 -25℃的工作条件，用户应与制造厂协商。
■ 安装地点：海拔不超过 5000m；
■ 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以允许有较高的相对湿度，例如在 +20℃时达 90%，对由于温度变
化偶尔产生的凝露应采取适当的措施；
■ 污染等级：2 级；
■ 安装类别：Ⅱ类及Ⅲ类；
■ 安装条件：安装场所的外磁场任何方向不应超过地磁场的 5 倍；一般垂直安装，手柄向上为接通电源位置，任何方向允差 2°，安装处应无显著冲击和振动。

过电流脱扣器保护特征

过电流瞬时脱扣器类型 额定电流 (In A) 试验电流 (A) 试验时间 起始状态 环境温度

C 、D ≤ 63 1.13In ≥ 1h 不脱扣 冷态

C 、D ≤ 63 1.45In <1h 脱扣 热态
C 5.0In 冷态
≤ 63 0.1s 不脱扣 +30℃
D 10.0In 冷态
C 10.0In 冷态
≤ 63 0.1s 脱扣
D 14.0In 冷态
