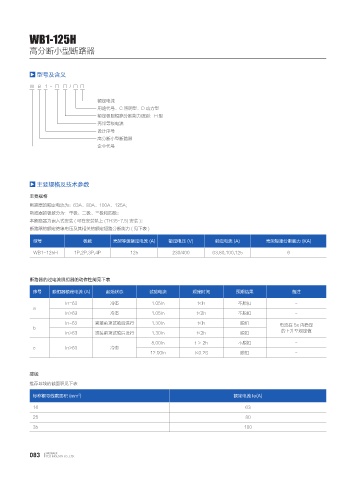

WB1-125H

高分断小型断路器

型号及含义

W B 1 - □ □ / □ □

额定电流
用途代号、C 照明型、D 动力型
额定极限短路分断能力级别：H 型
壳架等级电流
设计序号
高分断小型断路器
企业代号

主要规格及技术参数

主要规格
断路器的额定电流为：63A、80A、100A、125A;
断路器的极数分为：单极、二极、三极和四极；
本断路器为嵌入式安装 ( 可在安装轨上 (TH35-7.5) 安装 )；
断路器的额定绝缘电压及其相关的额定短路分断能力 ( 见下表 )
型号 极数 壳架等级额定电流 (A) 额定电压 (V) 额定电流 (A) 壳架短路分断能力 (KA)

WB1-125H 1P,2P,3P,4P 125 230/400 63,80,100,125 6

断路器的过电流脱扣器的动作性能见下表
序号 脱扣器额定电流 (A) 起始状态 试验电流 规定时间 预期结果 备注

In=63 冷态 1.05In t<lh 不脱扣 -
a
In>63 冷态 1.05In t<2h 不脱扣 -
In=63 紧接前项试验后进行 1.30In t<lh 脱扣 电流在 5s 内稳定
b
In>63 紧接前项试验后进行 1.30In t<2h 脱扣 的上升至规定值
8.00In t＞2h 不脱扣 -
c In>63 冷态
12.00In t<0.2S 脱扣 -

接线
推荐导线的截面积见下表
2
标称铜导线截面积 (mm ) 额定电流 Ie(A)
16 63
25 80
35 100
