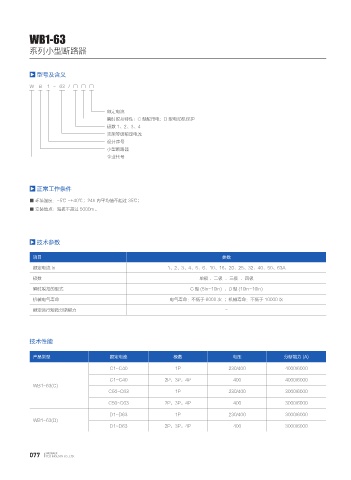

WB1-63

系列小型断路器

型号及含义

W B 1 - 63 / □ □ □

额定电流
瞬时脱扣特性：C 型配用电；D 型电动机保护
极数 1、2、3、4
壳架等级额定电流
设计序号
小型断路器
企业代号

正常工作条件
■ 环境温度：-5℃ ~+40℃；24h 内平均值不超过 35℃；
■ 安装地点：海拔不超过 5000m。

技术参数

项目 参数
额定电流 In 1、2、3、4、5、6、10、16、20、25、32、40、50、63A
极数 单极 、二极 、三极 、四极

瞬时脱扣的型式 C 型 (5In~10In) 、D 型 (10In~16In)
机械电气寿命 电气寿命：不低于 6000 次 ；机械寿命：不低于 10000 次
额定运行短路分断能力 -

技术性能

产品类型 额定电流 极数 电压 分断能力 (A)

C1~C40 1P 230/400 4000/6000
C1~C40 2P，3P，4P 400 4000/6000
WB1-63(C)
C50~C63 1P 230/400 3000/6000
C50~C63 2P，3P，4P 400 3000/6000
D1~D63 1P 230/400 3000/6000
WB1-63(D)
D1~D63 2P，3P，4P 400 3000/6000
