WM1

系列塑壳断路器

内部附件

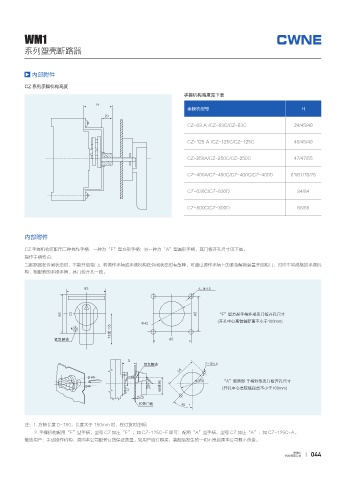

CZ 系列手操机构高度
手操机构高度见下表
)
手操机型号 H

CZ-63 Ａ /CZ-63C/CZ-63C 24/45/49

CZ-125 Ａ /CZ-125C/CZ-125C 45/45/49

CZ-250A/CZ-250C/CZ-250C 47/47/55

CZ-400A/CZ-400C/CZ-400C/CZ-400D 61/61/76/76

CZ-630C/CZ-630D 84/84

CZ-800C/CZ-800D 68/68

内部附件

CZ 手操机构可配用二种操作手柄：一种为“F”型方形手柄；另一种为“A”型圆形手柄，其门板开孔尺寸见下图。
操作手柄特点：
当断路器在合闸状态时，不能开启柜门；若操作手柄或手操机构在合闸状态时有故障，可通过操作手柄上的紧急解锁装置开启柜门；对应不同规格的手操机
构，相配套的手操手柄，其门板开孔一致。

Ÿ

Ą'ąಷ᫥ᒎ᝷ᳰโᒎࣶ䬔Ძᐬႀᅦᄤ
ᐬႀ͙ᓯ⻧䨜䨪䌉⻧̹ᄻκ NN
Ÿ
ᝂ
㉓ᕑ㼏䨭

%
㉓ᕑ㼏䨭 Ÿ

Ÿ Ą"ąಷలᒎ ᝷ᳰโᒎࣶ䬔Ძᐬႀᅦᄤ
ᝂ ᐬႀ͙ᓯ⻧䨜䨪䌉⻧̹ᄻκ NN

ŋ
ᴈѿ䬔Ძ c

注：1. 方轴长度 D-150，长度大于 150mm 时，在订货时注明；
2. 手操机构配用“F”型手柄，型号 CZ 加注“F”，如 CZ-125C-F 即可；配用“A”型手柄，型号 CZ 加注“A”，如 CZ-125C-A。
敬告用户：手动操作机构，须向本公司配套订货保证质量。如用户自行购买，装配后发生的一切不良后果本公司概不负责。
