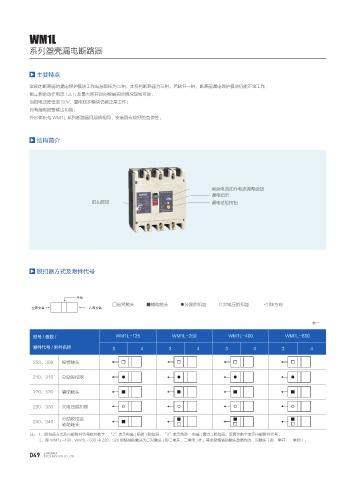

WM1L

系列塑壳漏电断路器

主要特点

常规的断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；
额定剩余动作电流 I △ n 及最大断开时间根据实际情况现场可调；
当相电压降低至 50V，漏电保护模块仍能正常工作；
具有漏电报警输出功能；
外形体积与 WM1L 系列断路器同规格相同，安装具有较好的互换性。

结构简介

剩余电流动作电流调整旋钮
漏电指示
脱扣按钮 漏电试验按钮

脱扣器方式及附件代号

□报警触头 ■辅助触头 ●分励脱扣器 ○欠电压脱扣器 →引线方向

表一

型号 / 极数 / WM1L-125 WM1L-250 WM1L-400 WM1L-630
附件代号 / 附件名称 3 4 3 4 3 4 3 4

208、308 报警触头

210、310 分励脱扣器

220、320 辅助触头

230、330 欠电压脱扣器

分励脱扣器
240、340
辅助触头
注： 1、脱扣器方式及内部附件代号收位数字：“2”表示电磁 ( 瞬时 ) 脱扣器，“3”表示热动 - 电磁 ( 复式 ) 脱扣器；后两位数字表示内部附件代号。
2、除 WM1L-400、WM1L-630 中 220、320 规格辅助触头为二对触头 ( 即二常开，二常闭 ) 外，其余规格辅助触头数量均为一对触头（即一常开、一常闭）。
