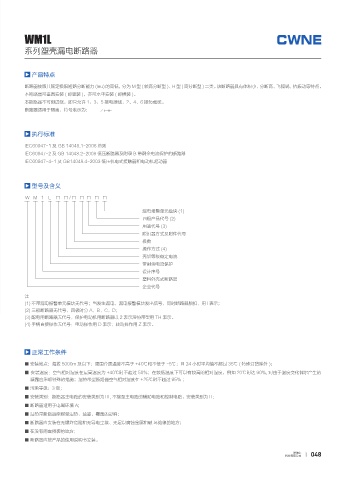

WM1L
系列塑壳漏电断路器
产品特点
断路器按照其额定极限短路分断能力 (leu) 的高低，分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 二类。该断路器具有体积小、分断高、飞弧端，抗振动等特点。
本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
本断路器不可倒进线，即只允许 1、3、5 接电源线，2、4、6 接负载线。
断路器适用于隔离，符号表示为：
执行标准
IEC60947-1 及 GB 14048.1-2006 总则
IEC60947-2 及 GB 14048.2-2008 低压断路器及附录 B 带剩余电流保护的断路器
IEC60947-4-1 及 GB14048.4-2003 低压机电式接触器和电动机起动器
型号及含义
W M 1 L □ □ / □ □ □ □ □
漏电报警单元模块 (1)
四极产品代号 (2)
用途代号 (3)
脱扣器方式及附件代号
极数
操作方式 (4)
壳架等级额定电流
带剩余电流保护
设计序号
塑料外壳式断路器
企业代号
注
(1) 不带漏电报警单元模块无代号；当发生漏电，漏电报警模块发出信号，同时断路器脱扣，用 I 表示；
(2) 三极断路器无代号，四极时分 A，B，C，D；
(3) 配电用断路器无代号，保护电动机用断路器以 2 表示湿热带型用 TH 表示。
(4) 手柄直接操作无代号：电动操作用 D 表示；转动操作用 Z 表示。
正常工作条件
■ 安装地点：海拔 5000m 及以下；周围介质温度不高于 +40℃和不低于 -5℃；且 24 小时平均值不超过 35℃ ( 特殊订货除外 )；
■ 安装温度：空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下可以有较高的相对湿度，例如 20℃时达 90%, 对由于温度变化偶尔产生的
凝露应采取特殊的措施；湿热带型断路器空气相对湿度在 +25℃时不超过 95% ；
■ 污染等级：3 级；
■ 安装类别：断路器主电路的安装类别为 III , 不接至主电路的辅助电路和控制电路，安装类别为 II ;
■ 断路器适用于电磁环境 A;
■ 湿热带断路器能耐受湿热、盐雾、霉菌的影响；
■ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破 坏绝缘的地方；
■ 在没有雨雪侵袭的地方；
■ 断路器应按产品的使用说明书安装。
