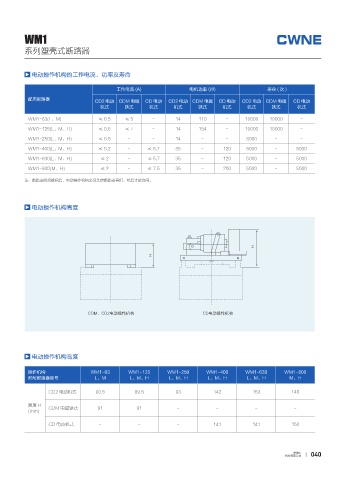

WM1

系列塑壳式断路器

电动操作机构的工作电流、功率及寿命

工作电流 (A) 电机功率 (W) 寿命(次)
配用断路器
CD2 电动 CDM 电磁 CD 电动 CD2 电动 CDM 电磁 CD 电动 CD2 电动 CDM 电磁 CD 电动
机式 铁式 机式 机式 铁式 机式 机式 铁式 机式
WM1-63(L、M) ≤ 0.5 ≤5 - 14 110 - 10000 10000 -
WM1-125(L、M、H) ≤ 0.5 ≤7 - 14 154 - 10000 10000 -
WM1-250(L、M、H) ≤ 0.5 - - 14 - - 8000 - -
WM1-400(L、M、H) ≤ 0.2 - ≤ 5.7 35 - 120 5000 - 5000

WM1-630(L、M、H) ≤2 - ≤ 5.7 35 - 120 5000 - 5000
WM1-800(M、H) ≤2 - ≤ 7.5 35 - 200 5000 - 5000
注：断路器脱扣跳闸后，电动操作机构必须先使断路器再扣，然后才能合闸。

电动操作机构高度

)
)

$%.ȟ$% ⩡ߔ᧹҈ᱦᲰ $%⩡ߔ᧹҈ᱦᲰ

电动操作机构高度

操作机构 WM1-63 WM1-125 WM1-250 WM1-400 WM1-630 WM1-800
所配断路器型号 L、M L、M、H L、M、H L、M、H L、M、H M、H

CD2 电动机式 90.5 89.5 93 142 153 146
高度 H CDM 电磁铁式 91 91 - - - -
(mm)

CD 电动机式 - - - 141 141 150
