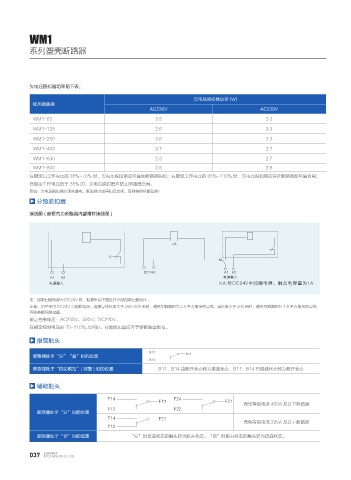

WM1

系列塑壳断路器

欠电压脱扣器功率见下表：

欠电压脱扣器功率 (W)
配用断路器
AC230V AC230V
WM1-63 3.5 3.3
WM1-125 2.6 3.3
WM1-250 3.8 3.3
WM1-400 3.7 2.7

WM1-630 2.3 2.7
WM1-800 2.5 2.8
在额定自工作电压的 35%~70% 时，欠电压脱扣器应可靠使断路器脱扣；在额定工作电压的 85%~110% 时，欠电压脱扣器应保证断路器能可靠合闸；
在额定工作电压低于 35% 时，欠电压脱扣器应防止断路器合闸。
警告：欠电压脱扣器必须先通电，断路器才能再扣及合闸。否则将损坏断路器！
分励脱扣器
接线图 ( 虚框内为断路器内部附件接线图 )

,"

,
, "
%$ 7 " "
" "
⩡⎼䒿ڑ ," ѹ%$ 7͙䬠㐓⩡ஔ喏㼒◥⩡ქ䛻ͦ "

注：控制回路电源为 DC24V 时，推荐采用下图进行分励控制回路设计。
注意：用户采用 DC24V 分励脱扣器，连接导线长度大于 200~300 米时，请采用截面积为 2.5 平方毫米的导线，当长度小于 200 米时，请采用截面积位 1.5 平方毫米的导线，
否则将顺坏脱扣器。
额定控制电压：AC230V、400V；DC220V。
在额定控制电压的 70~110% 之间时，分励脱扣器应可靠使断路器脱扣。
报警触头

# #
断路器处于“分”“合”时的位置
#
断路器处于“自由脱扣”( 报警 ) 时的位置 B11、B14 由断开状态转为接通状态，B11、B14 有接通状态转为断开状态

辅助触头

' '
' '
壳架等级电流 400A 及以下断路器
' '
断路器处于“分”时的位置
' '
壳架等级电流 225A 及以下断路器
'
断路器处于“合”时的位置 “分”时接通状态的触头转为断开状态，“合”时断开状态的触头转为接通状态。
