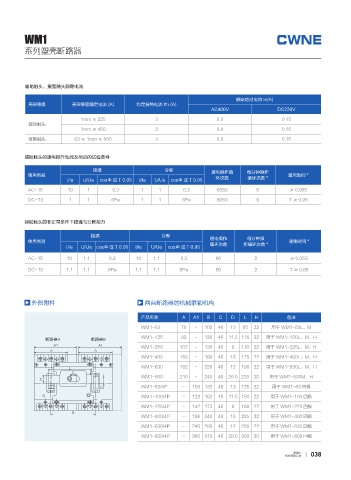

WM1

系列塑壳断路器

辅助触头、报警触头额定电流

额定功过电流 le(A)
壳架等级 壳架等级额定电流 (A) 约定发热电流 Ith (A)
AC400V DC220V
1mm ≤ 225 3 0.3 0.15
辅助触头
1mm ≥ 400 3 0.4 0.15
报警触头 63 ≤ 1mm ≤ 800 3 0.3 0.15

辅助触头的通电操作性能及相应的试验条件

接通 分断 通电操作循 每分钟操作
使用类别 通电时间 *
I/Ie U/Ue cosФ 或 T 0.95 I/Ie U/Ue cosФ 或 T 0.95 环次数 循环次数 *
AC-15 10 1 0.3 1 1 0.3 6050 6 ≥ 0.05S
DC-13 1 1 6Pe 1 1 6Pe 6050 6 T ≥ 0.95

辅助触头的非正常条件下接通与分断能力

接通 分断 通电操作 每分钟操
使用类别 循环次数 作循环次数 * 通电时间 *
I/Ie U/Ue cosФ 或 T 0.95 I/Ie U/Ue cosФ 或 T 0.95

AC-15 10 1.1 0.3 10 1.1 0.3 60 2 ≥ 0.05S
DC-13 1.1 1.1 6Pe 1.1 1.1 6Pe 60 2 T ≥ 0.95

外部附件 两台断路器的机械联锁机构

产品名称 A A1 B C D L H 备注
WM1-63 78 - 102 46 13 95 22 用于 WM1-63L、M
WM1-125 92 - 120 46 11.5 118 22 用于 WM1-100L、M、H
᫙䌛ஔ" ᫙䌛ஔ#
" " WM1-250 107 - 135 46 9 130 22 用于 WM1-225L、M、H
" "
WM1-400 150 - 190 46 16 175 22 用于 WM1-400L、M、H
WM1-630 182 - 220 46 12 198 22 用于 WM1-630L、M、H
-
$
0/ WM1-800 210 - 240 46 29.5 230 20 用于 WM1-800M、H
)
WM1-63/4P - 103 132 46 13 125 22 用于 WM1-63 四极
%
0'' 0''
WM1-100/4P - 122 152 46 11.5 150 22 用于 WM1-100 四极
WM1-225/4P - 142 173 46 9 168 22 用于 WM1-225 四极
#
WM1-400/4P - 198 240 46 16 225 22 用于 WM1-400 四极
WM1-630/4P - 240 280 46 12 258 22 用于 WM1-630 四极
WM1-800/4P - 280 310 46 29.5 300 20 用于 WM1-800 四极
