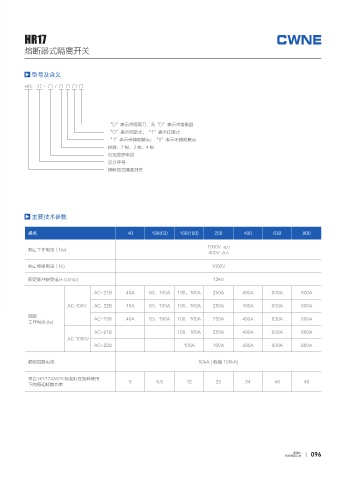

HR17

熔断器式隔离开关

型号及含义

HR 17 - □ / □ □ □ □

“D”表示带隔离刀；无“D”表示带熔断器
“O”表示固定式；“1”表示挂接式
“1”表示带辅助触点；“0”表示无辅助触点
极数：2 极、3 极、4 极
约定发热电流
设计序号
熔断器式隔离开关

主要技术参数

规格 40 100(63) 160(100) 250 400 630 800
1000V a.c
额定工作电压（Ue)
400V a.c

额定绝缘电压（Ui) 1000V

额定脉冲耐受电压 (Uimp) 12kV
AC-21B 40A 63、100A 100、160A 250A 400A 630A 800A

AC 400V AC-22B 40A 63、100A 100、160A 250A 400A 630A 800A
额定 AC-23B 40A 63、100A 100、160A 250A 400A 630A 800A
工作电流 (le)
AC-21B 100、160A 250A 400A 630A 800A
AC 1000V
AC-22B 100A 160A 400A 630A 800A

额定短路电流 50kA ( 峰值 105kA)

符合 HR1743620 标准时在各种使用 5 9.5 12 23 34 48 48
下的每相耗散功率
