Page 57 - 浙江途远电气有限公司

GW1
专注高压元器件制造
户外高压隔离开关 Focus on high-voltage component manufacturing

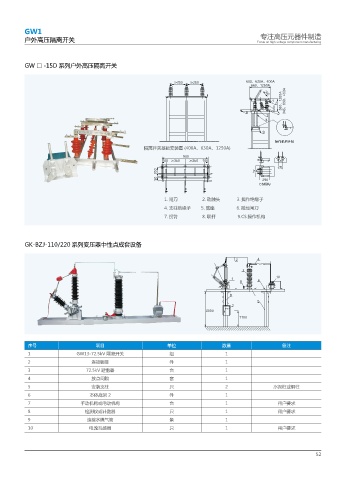

GW □ -15D 系列户外高压隔离开关

ō ō Ƞ "Ƞ "
Ƞ "

Ƞ " Ƞ Ƞ "

᧺҉ᱧᲱ䔋ᣒ
隔离开关基础安装图 (400A、630A、1250A)

ō ō

(4ᱧᲱ

1. 闸刀 2. 动触头 3. 操作绝缘子
4. 支柱绝缘子 5. 底座 6. 接地闸刀
7. 拐臂 8. 联杆 9.CS 操作机构

GK-BZJ-110/220 系列变压器中性点成套设备

序号 项目 单位 数量 备注
1 GW13-72.5kV 隔离开关 组 1
2 连接铜排 件 1
3 72.5kV 避雷器 台 1
4 放点间隙 套 1
5 安装支柱 只 2 水泥柱或钢柱
6 本体底架 2 件 1
7 手动机构或电动机构 台 1 用户要求
8 检测仪或计数器 只 1 用户要求
9 连接水煤气管 条 1
10 电流互感器 只 1 用户要求

52
