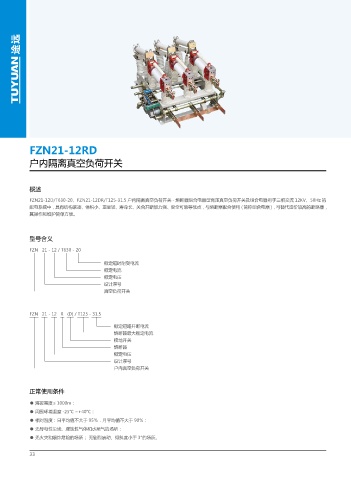

FZN21-12RD

           户内隔离真空负荷开关




           概述
           FZN21-12D/T630-20、FZN21-12DR/T125-31.5 户内隔离真空负荷开关 - 熔断器组合电器型高压真空负荷开关及组合电器用于三相交流 12KV、50Hz 的
           配电系统中，具有结构紧凑、体积小、重量轻、寿命长、关合开断能力强、安全可靠等优点，与熔断器配合使用 ( 简称组合电器 )，可替代造价较高的断路器，
           其操作和维护简单方便。



           型号含义

           FZN   21 - 12 / T630 - 20

                                     额定短时耐受电流
                                     额定电流
                                     额定电压
                                     设计序号
                                     真空负荷开关



           FZN   21 - 12   R   (D) / T125 - 31.5

                                        额定短路开断电流
                                        熔断器最大额定电流
                                        接地开关
                                        熔断器
                                        额定电压
                                        设计序号
                                        户内真空负荷开关



           正常使用条件

           ● 海拔高度≤ 1000m：
           ● 周围环境温度 -25℃ ~+40℃：
           ● 相对湿度：日平均值不大于 95％．月平均值不大于 90％：
           ● 无导电性尘埃、腐蚀性气体和水蒸气的场所：
           ● 无火灾和爆炸危险的场所； 无剧烈震动、倾斜度小于 3°的场所。
