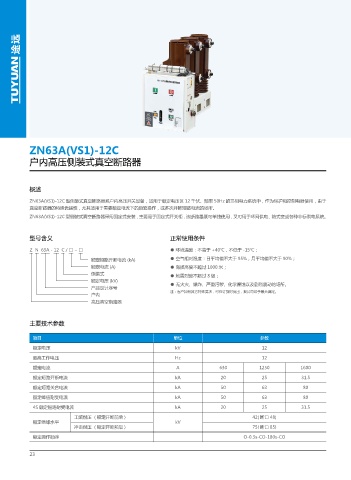

ZN63A(VS1)-12C
户内高压侧装式真空断路器

概述
ZN63A(VS1)-12C 型侧装式真空断路器系户内高压开关设备，适用于额定电压区 12 千伏、频率 50Hz 的三相电力系统中，作为保护和控制电器使用，由于
真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。
ZN63A(VS1)-12C 型侧装式真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。

型号含义 正常使用条件

Z N 63A - 12 C / □ - □ ● 环境温度：不高于 +40℃，不低于 -15℃；
额定短路开断电流 (kA) ● 空气相对湿度：日平均值不大于 95%，月平均值不大于 90%；
额定电流 (A) ● 海拔高度不超过 1000 米；
侧装式 ● 地震烈度不超过 8 级；
额定电压 (kV)
● 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
产品设计序号
注：客户如有其它特殊要求，可在订货时提出，我公司给予最大满足。
户内
高压真空断路器

主要技术参数

项目 单位 参数
额定电压 kV 12
最高工作电压 Hz 12
额定电流 A 630 1250 1600
额定短路开断电流 kA 20 25 31.5

额定短路关合电流 kA 50 63 80
额定峰值耐受电流 kA 50 63 80
4S 额定短路耐受电流 kA 20 25 31.5
工频耐压 ( 额定开断前后 ) 42( 断口 48)
额定绝缘水平 kV
冲击耐压 ( 额定开断前后 ) 75( 断口 85)
额定操作顺序 O-0.3s-CO-180s-CO
