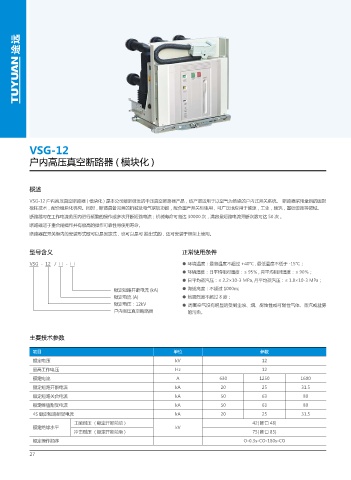

VSG-12
户内高压真空断路器 ( 模块化 )

概述
VSG-12 户内高压真空断路器 ( 模块化 ) 是本公司最新研发的中压真空断路器产品，该产品适用于以空气为绝缘的户内式开关系统。 断路器采用全新的固封
极柱技术，配合模块化机构。同时，断路具备完善的机械及电气联锁功能，配合国产开关柜使用，可广泛地应用于能源，工业，建筑，基础设施等领域。
断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达 30000 次，满容量短路电流开断次数可达 50 次 。
断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
断路器在开关柜内的安装形式既可以是固定式，也可以是可 抽出式的，还可安装于框架上使用。

型号含义 正常使用条件

VSG - 12 / □ - □ ● 环境温度：最高温度不超过 +40℃ , 最低温度不低于 -15℃；
● 环境湿度：日平均相对湿度：≤ 95％ , 月平均相对湿度：≤ 90％；
● 日平均蒸汽压：≤ 2.2×10-3 MPa, 月平均蒸汽压：≤ 1.8×10-3 MPa；
额定短路开断电流 (kA) ● 海拔高度：不超过 1000m;
额定电流 (A) ● 地震烈度不超过 8 度；
额定电压：12kV ● 周围空气没有明显的受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾
户内高压真空断路器 的污染。

主要技术参数

项目 单位 参数
额定电压 kV 12
最高工作电压 Hz 12
额定电流 A 630 1250 1600
额定短路开断电流 kA 20 25 31.5
额定短路关合电流 kA 50 63 80
额定峰值耐受电流 kA 50 63 80
4S 额定短路耐受电流 kA 20 25 31.5
工频耐压 ( 额定开断前后 ) 42( 断口 48)
额定绝缘水平 kV
冲击耐压 ( 额定开断前后 ) 75( 断口 85)
额定操作顺序 O-0.3s-CO-180s-CO
