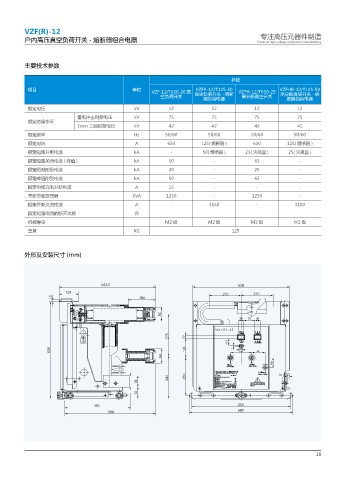

VZF(R)-12
专注高压元器件制造
户内高压真空负荷开关 - 熔断器组合电器 Focus on high-voltage component manufacturing

主要技术参数

参数

项目 单位 VZF-12/T630-20 真 VZFR-12/T125-50 VZFH-12/T630-25 VZFHR-12/T125-50
空负荷开关 真空负荷开关 - 熔断 高分断真空开关 高分断真空开关 - 熔
器组合电器
断器组合电器
额定电压 kV 12 12 12 12
雷电冲击耐受电压 kV 75 75 75 75
额定绝缘水平
1min 工频耐受电压 kV 42 42 42 42
额定频率 Hz 50/60 50/60 50/60 50/60
额定电流 A 630 125( 熔断器 ) 630 125( 熔断器 )
额定短路开断电流 kA - 50( 熔断器 ) 25( 灭弧室 ) 25( 灭弧室 )
额定短路关合电流 ( 峰值 ) kA 50 - 63 -
额定短时耐受电流 kA 20 - 25 -
额定峰值耐受电流 kA 50 - 63 -
额定电缆充电开断电流 A 16 - - -
开断空载变压器 KVA 1250 - 1250 -
额定开断交流电流 A - 3150 - 3150
额定短路电流的断开次数 次
机械寿命 M2 级 M2 级 M2 级 M2 级
重量 KG 125

外形及安装尺寸 (mm)

7;'喋3喌

18
