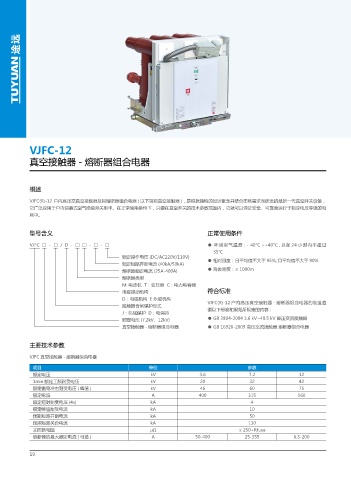

VJFC-12
真空接触器 - 熔断器组合电器

概述
VJFC(R)-12 户内高压交真空接触器及其熔断器组合电器 ( 以下简称真空接触器 )，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，
它广泛应用于户内铠装式空气绝缘开关柜中。在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电
网中。

型号含义 正常使用条件

VJFC □ - □ / D - □ □ - □ - □ ● 环境空气温度：- 40℃ ~+40℃ , 且在 24 小时内不超过
35℃
额定操作电压 (DC/AC220V/110V)
● 相对湿度：日平均值不大于 95%; 月平均值不大于 90%
额定短路开断电流 (40kA/50kA)
熔断器额定电流 (25A-400A) ● 海拔高度：≤ 1000m
熔断器类型
M: 电动机 T：变压器 C：电力电容器
电磁操动机构 符合标准
D：电磁机构 E 永磁机构 VJFC(R)-12 户内高压真空接触器 - 熔断器组合电器的制造遵
接触器合闸保护形式 循以下标准和规范所规定的内容：
J：机械保护 D：电保持
额定电压 (7.2kV、12kV) ● GB 3804-2004 3.6 kV~40.5 kV 高压交流接触器
真空接触器 - 熔断器组合电器 ● GB 16926-2009 高压交流接触器 熔断器组合电器

主要技术参数

VJFC 真空接触器 - 熔断器组合电器
项目 单位 参数
额定电压 kV 3.6 7.2 12
1min 额定工频耐受电压 kV 20 32 42
额定雷电冲击耐受电压 ( 峰值 ) kV 46 60 75
额定电流 A 400 315 160
额定短时耐受电压 (4s) kA 4
额定峰值耐受电流 kA 10
预期短路开断电流 kA 50
预期短路关合电流 kA 130
主回路电阻 μΩ ≤ 250+Rfuse
熔断器的最大额定电流 ( 可选 ) A 50-400 25-355 6.3-200

19
