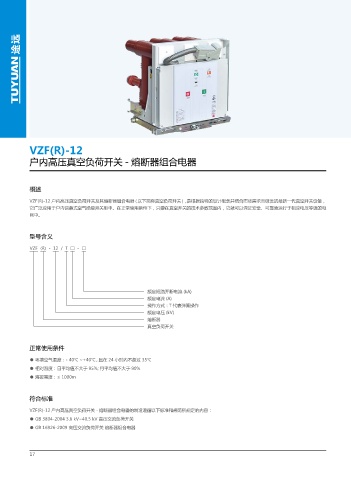

VZF(R)-12
户内高压真空负荷开关 - 熔断器组合电器

概述
VZF(R)-12 户内高压真空负荷开关及其熔断器组合电器 ( 以下简称真空负荷开关 )，是根据独特的设计概念并结合市场需求而研发的最新一代真空开关设备，
它广泛应用于户内铠装式空气绝缘开关柜中。在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电
网中。

型号含义

VZF (R) - 12 / T □ - □

额定短路开断电流 (kA)
额定电流 (A)
操作方式：T 代表弹簧操作
额定电压 (kV)
熔断器
真空负荷开关

正常使用条件

● 环境空气温度：- 40℃ ~+40℃ , 且在 24 小时内不超过 35℃
● 相对湿度：日平均值不大于 95%; 月平均值不大于 90%
● 海拔高度：≤ 1000m

符合标准

VZF(R)-12 户内高压真空负荷开关 - 熔断器组合电器的制造遵循以下标准和规范所规定的内容：
● GB 3804-2004 3.6 kV~40.5 kV 高压交流负荷开关
● GB 16926-2009 高压交流负荷开关 熔断器组合电器

17
