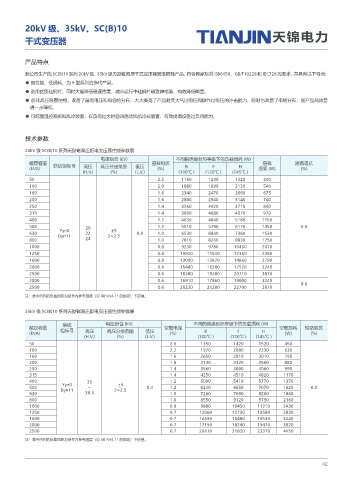

20kV 级、35kV、SC(B)10
干式变压器 天锦电力
天锦电力

产品特点

我公司生产的 SC(B)10 系列 20kV 级、35kV 级无励磁调压干式变压器属低损耗产品，符合国家标准 GB6450、 GB/T10228 和 IEC726 的要求，并具有以下特点：
● 高性能、低损耗，为 9 型系列的换代产品。
● 选用优质硅钢片，同时大幅降低磁通密度，减小运行中硅钢片磁致伸缩量，有效降低噪音。
● 优化高压线圈结构，改善了层间电压和电容的分布，大大提高了产品耐受大气过电压和操作过电压的冲击能力，同时也改善了电场分布，使产品局放量
进一步降低。
● 可配置温控系统和风冷装置，在负荷过大时自动启动风机冷却装置，有效提高设备过负荷能力。

技术参数

20kV 级 SC(B)10 系列无励磁调压配电变压器性能参数表
电压组合 (kV) 不同的绝缘耐热等级下的负载损耗 (W)
额定容量 联结组标号 空载电流 空载 短路阻抗
(kVA) 高压 高压分接范围 低压 (%) B F H 损耗 (W) (%)
(H.V.) (%) (L.V.) (100℃ ) (120℃ ) (145℃ )
50 2.2 1160 1230 1320 340
100 2.0 1880 1990 2130 540
160 1.6 2340 2470 2660 675
200 1.6 2800 2940 3140 740
250 1.4 3260 3420 3710 840
315 1.4 3890 4080 4370 970
400 1.2 4650 4840 5180 1150
500 20 1.2 5510 5790 6170 1350 6.0
Yyn0
±5
630 Dyn11 22 2×2.5 0.4 1.0 6530 6840 7360 1530
800 24 1.0 7810 8260 8830 1750
1000 0.8 9230 9780 10450 2070
1250 0.8 10920 11540 12350 2380
1600 0.8 13090 13870 14860 2790
2000 0.6 15480 16380 17570 3240
2500 0.6 18380 19380 20710 3870
2000 0.6 16910 17860 19000 3240 8.0
2500 0.6 20230 21280 22700 3870
注：表中所列的负载损耗为括号内参考温度（见 GB1094.11 的规定）下的值。

35kV 级 SC(B)10 系列无励磁调压配电变压器性能参数表

联结 电压组合 (kV) 不同的绝缘耐热等级下的负载损耗 (W)
额定容量 组标号 空载电流 空载损耗 短路阻抗
(kVA) 高压 高压分接范围 低压 (%) B F H (W) (%)
(H.V.) (%) (L.V.) (100℃ ) (120℃ ) (145℃ )
50 2.6 1350 1420 1520 450
100 2.2 1970 2080 2230 630
160 1.6 2650 2810 3010 790
200 1.6 3130 3320 3560 880
250 1.4 3560 3800 4060 990
315 1.4 4250 4510 4820 1170
400 35 1.2 5090 5410 5770 1370
Yyn0
±5
500 Dyn11 ～ 2×2.5 0.4 1.2 6240 6650 7070 1620 6.0
630 38.5 1.0 7260 7690 8260 1860
800 1.0 8550 9120 9730 2160
1000 0.8 9880 10450 11210 2430
1250 0.7 12060 12730 13580 2830
1600 0.7 14630 15480 16530 3240
2000 0.7 17190 18240 19470 3820
2500 0.7 20610 21850 23370 4450
注：表中所列的负载损耗为括号内参考温度（见 GB1094.11 的规定）下的值。
