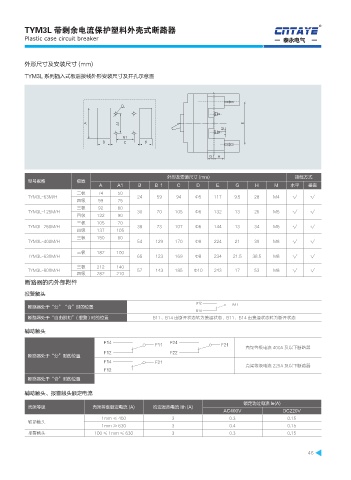

TYM3L 带剩余电流保护塑料外壳式断路器 R
Plastic case circuit breaker 泰永电气

外形尺寸及安装尺寸 (mm)

TYM3L 系列插入式板后接线外形安装尺寸及开孔示意图

%

" " &
.
#
# $ #

( )

外形及安装尺寸 (mm) 接线方式
型号规格 极数
A A1 B B１ Ｃ Ｄ E G H M 水平 垂直
三极 74 50
TYM3L-63M/H 24 59 94 Ф5 117 9.5 28 M4 √ √
四级 99 75
三极 92 60
TYM3L-125M/H 30 70 105 Ф6 132 13 26 M5 √ √
四级 122 90
三极 105 70
TYM3L-250M/H 38 73 107 Ф6 144 13 34 M5 √ √
四级 137 105
三极 150 60
TYM3L-400M/H 54 129 170 Ф8 224 21 39 M8 √ √

三极 182 100
TYM3L-630M/H 65 123 169 Ф8 234 21.5 38.5 M8 √ √
三极 212 140
TYM3L-800M/H 57 143 185 Ф10 243 17 53 M8 √ √
四级 282 210
断路器的内外部附件
报警触头

# #
断路器处于“分”“合”时的位置
#
断路器处于“自由脱扣”( 报警 ) 时的位置 B11、B14 由断开状态转为接通状态，B11、B14 由接通状态转为断开状态
辅助触头

' '
' '
壳架等级电流 400A 及以下断路器
' '
断路器处于“分”时的位置
' '
壳架等级电流 225A 及以下断路器
'
断路器处于“合”时的位置 “分”时接通状态的触头转为断开状态，“合”时断开状态的触头转为接通状态

辅助触头、报警触头额定电流
额定功过电流 le(A)
壳架等级 壳架等级额定电流 (A) 约定发热电流 Ith (A)
AC400V DC220V
1mm ≤ 400 3 0.3 0.15
辅助触头
1mm ≥ 630 3 0.4 0.15
报警触头 100 ≤ 1mm ≤ 630 3 0.3 0.15

46
