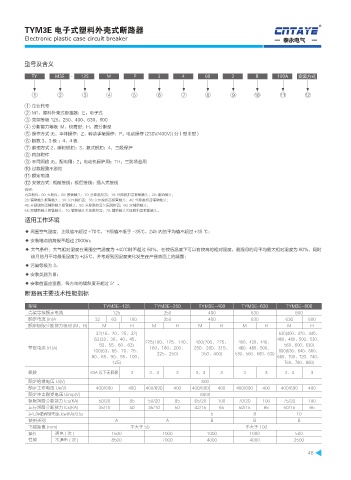

TYM3E 电子式塑料外壳式断路器 R
Electronic plastic case circuit breaker 泰永电气

型号及含义

TY M3E 125 M P 3 4 00 2 B 100A 安装方式
-

1 2 3 4 5 6 7 8 9 10 11 12
1 企业代号
2 M1：塑料外壳式断路器；E：电子式
3 壳架等级 125、250、400、630、800
4 分断能力等级 M：较高型；H：高分断型
5 操作方式 无：本体操作；Z：转动手柄操作；P：电动操作 (230V/400V)( 分Ⅰ型Ⅱ型 )
6 极数 3：3 极 ；4：4 极
7 脱扣方式 2：瞬时脱扣；3：复式脱扣；4：三段保护
8 内部附件
9 不同用途 无：配电用；2：电动机保护用；TH：三防场合用
10 过载报警不脱扣
11 额定电流
12 安装方式 : 板前接线；板后接线；插入式接线
说明：
内部附件 : 00: 无附件；08: 报警触头；10: 分励脱扣器；18: 分励脱扣器报警触头；20: 辅助触头；
28: 辅助触头报警触头；30: 欠压脱扣器；38: 欠压脱扣器报警触头；40: 分励脱扣器辅助触头；
48: 分励脱扣器辅助触头报警触头；50: 分励脱扣器欠压脱扣器；60: 双辅助触头；
68: 双辅助触头报警触头；70: 辅助触头欠压脱扣器；78: 辅助触头欠压脱扣器报警触头。
适用工作环境

◆ 周围空气温度：上限值不超过 +70℃，下限值不低于 -35℃，24h 内的平均值不超过 +35 ℃；
◆ 安装地点的海拔不超过 2000m；
◆ 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为 90％，同时
该月的月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露；
◆ 污染等级为 3；
◆ 安装类别为Ⅲ；
◆ 安装位置应垂直，各方向的倾斜度不超过 5°。
断路器主要技术性能指标

型号 TYM3E-125 TYM3E-250 TYM3E-400 TYM3E-630 TYM3E-800
壳架等级额定电流 125 250 400 630 800
额定电流 (In)A 32 63 100 250 400 630 630 800
额定极限分断能力级别 (M、H) M H M H M H M H M H
32(16、20、25、32) 630(400、420、440、
63(32、36、40、45、 225(100、125、140、 400(200、225、 400、420、440、 460、480、500、530、
50、55、60、63) 560、600、630)
整定电流 Ir1(A) 160、180、200、 250、280、315、 460、480、500、
100(63、65、70、75、 800(630、640、660、
80、85、90、95、100、 225、250) 350、400) 530、560、600、630 680、700、720、740、
125) 760、780、800)
极数 63A 以下无四极 3 3、4 3 3、4 3 3 3 3、4 3
额定绝缘电压 Ui(V) 800
额定工作电压 Ue(V) 400/690 400 400/690 400 400/690 400 400/690 400 400/690 400
额定冲击耐受电压 Uimp(V) 8000
极限短路分断能力 Icu(KA) 50/20 85 50/20 85 65/20 100 70/20 100 75/20 100
运行短路分断能力 Ics(KA) 35/10 50 35/10 50 42/15 65 50/15 65 50/15 65
运行短路耐受电流 Icw(KA)/0.5s 5 8 10
使用类别 A A B B B
飞弧距离 (mm) 不大于 50 不大于 100
操作 通电(次) 1500 1000 1000 1000 500
性能 不通电(次) 8500 7000 4000 4000 2500
