TYM3E 电子式塑料外壳式断路器 R
Electronic plastic case circuit breaker 泰永电气

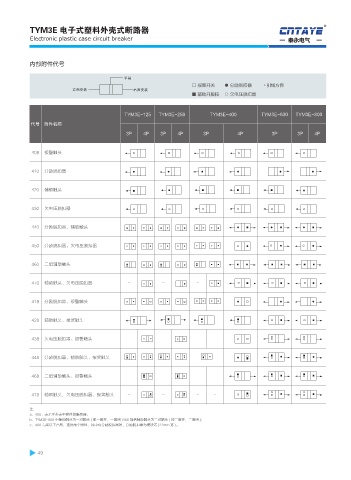

内部附件代号

手柄
□ 报警开关 ● 分励脱扣器 → 引线方向
左面安装 右面安装
■ 辅助开服按 ○ 欠电压脱扣器

TYM3E-125 TYM3E-250 TYM3E-400 TYM3E-630 TYM3E-800
代号 附件名称
3P 4P 3P 4P 3P 4P 3P 3P 4P

408 报警触头

410 分励脱扣器

420 辅助触头

430 欠电压脱扣器

440 分励脱扣器、辅助触头

450 分励脱扣器、欠电压脱扣器

460 二组辅助触头

470 辅助触头、欠电压脱扣器 - - -

418 分励脱扣器、报警触头

428 辅助触头、报警触头

438 欠电压脱扣器、报警触头 - - - -

448 分励脱扣器、辅助触头、报警触头

468 二组辅助触头、报警触头 - - - -

478 辅助触头，欠电压脱扣器、报警触头 - - - -

注：
a、400：表示不带表中附件的断路器；
b、TYM3E-800 中辅助触头为一对触头 ( 即一常开，一常闭 )468 规格辅助触头为三对触头 ( 即三常开，三常闭 )；
c、400 壳架以下产品，选用两个附件，其中有分励脱扣器时，分励脱扣器为模块式 (22mm 宽 )。

49
